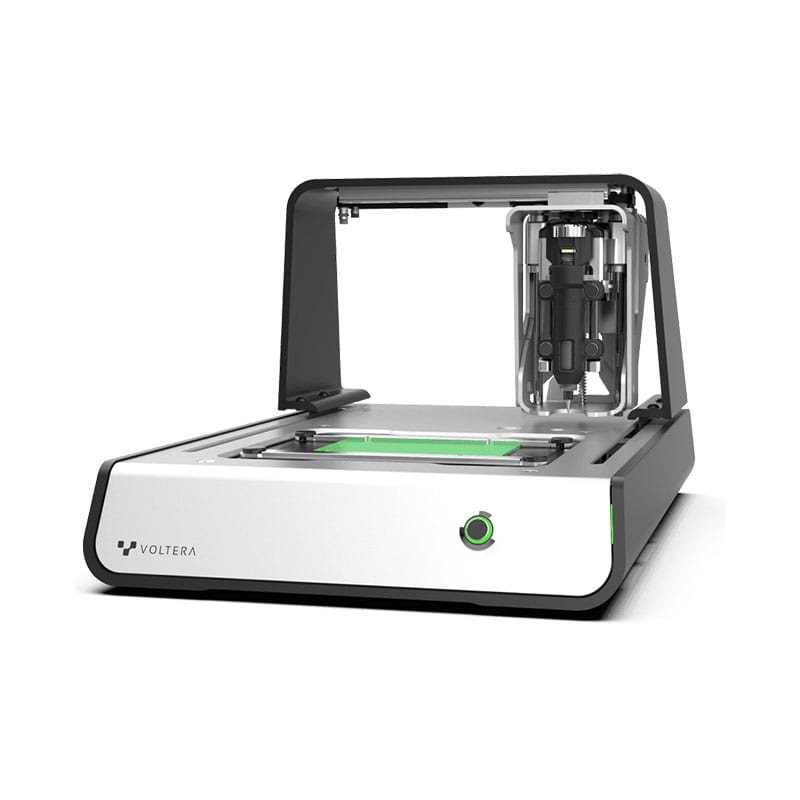

Voltera V-One
599,00 zł
Drukarka PCB 4 w 1 do szybkiego prototypowania elektroniki
Voltera V-One to kompaktowa drukarka PCB 4 w 1, która w jednym urządzeniu łączy druk ścieżek przewodzących, wiercenie otworów, dozowanie pasty lutowniczej oraz lutowanie reflow. Dzięki temu funkcjonalny prototyp płytki PCB może powstać w ciągu godziny zamiast dni czy tygodni, a wg producenta urządzenie pozwala wykonać nawet do 15 prototypów dziennie – bez konieczności zlecania produkcji na zewnątrz. Stół roboczy nagrzewa się do 240°C, umożliwiając zarówno utwardzanie farby przewodzącej, jak i reflow lutowia bezpośrednio na płytce. V-One sprawdza się w rozwoju i montażu prototypów elektronicznych, edukacji technicznej oraz makerspace’ach, zapewniając pełną ochronę własności intelektualnej dzięki produkcji we własnym zakresie. Chemikonics dostarcza urządzenie wraz z materiałami eksploatacyjnymi oraz wsparciem technicznym na rynku polskim.
Specyfikacja
Minimalna szerokość ścieżki0,2 mm
Obszar roboczy (druku)128 mm × 116 mm × 3 mm
Rozdzielczość XYZ10 µm × 10 µm × 1 µm
Liczba warstwjednostronna, dwustronna
TechnologiaDirect Ink Write (DIW)
Mocowanie podłożazaciskowe (clamping)
Grubość podłoża1–3 mm
Maksymalna temperatura stołu grzewczego240°C
Prędkość wrzeciona CNC13 000 obr./min (RPM)
Pojemność strzykawkido 2 ml
Materiały dozowanepasty lutownicze, farba przewodząca Conductor 3 (srebro)
Format plikówGerber
Podłoże
FR1FR4
Idealna dla
Działy R&DUczelnie techniczneStartupy hardwareProducenci elektronikiMakerspace’y
Opis
Informacje dodatkowe
| Color | Beige, Black |
|---|---|
| Brand | Eva Solo |
| Thickness | 0.39" |
| Diameter | 1.58" |
| Strap size | Unisex |
Shipping & Delivery
Voltera V-One to biurkowa drukarka do szybkiego prototypowania płytek PCB, umożliwiająca przejście od projektu do gotowego prototypu w ciągu kilku godzin zamiast dni czy tygodni. Urządzenie drukuje ścieżki przewodzące oraz precyzyjnie dozuje pastę lutowniczą bezpośrednio na płytce, eliminując konieczność zlecania produkcji na zewnątrz. V-One sprawdza się zarówno przy rozwoju i montażu prototypów elektronicznych, jak i w edukacji oraz makerspace'ach, dzięki prostej obsłudze niewymagającej specjalistycznego przeszkolenia. Chemikonics dostarcza urządzenie wraz z materiałami eksploatacyjnymi oraz wsparciem technicznym na rynku polskim.
Podobne produkty
Dysze 100 µm – 4 szt.
Metalowe dysze dozujące 100 µm – 4 szt. w zestawie, do materiałów o bardzo niskiej lepkości
Dysze 100 µm to bardzo precyzyjne metalowe końcówki dozujące, przeznaczone do dozowania materiałów o bardzo niskiej lepkości. Zestaw zawiera cztery dysze o średnicy wewnętrznej 100 µm (4 mil), wyprodukowane w USA przez firmę Subrex. Nie stosować z tuszem Cond3 ani pastą lutowniczą T5 - powoduje to zatykanie dyszy i pogorszenie jakości druku.
Dane produktu
Kompatybilnośćdrukarka Voltera V-One i NOVA
Zastosowaniedozowanie materiałów o bardzo niskiej lepkości
Zawartość zestawu4 metalowe dysze o średnicy wewnętrznej 100 µm (4 mil)
Uwaganie stosować z tuszem Cond3 ani pastą lutowniczą T5 - ryzyko zatykania dyszy
Dysze 225 µm – 4 szt.
Metalowe dysze dozujące 225 µm – 4 szt. w zestawie, do V-One i NOVA
Dysze 225 µm to metalowe końcówki dozujące zapewniające wysoką rozdzielczość i precyzyjne nakładanie farby przewodzącej oraz pasty lutowniczej podczas pracy z drukarkami V-One i NOVA. Zestaw zawiera cztery dysze o średnicy wewnętrznej 225 µm, wyprodukowane w USA przez firmę Subrex.
Dane produktu
Kompatybilnośćdrukarka Voltera V-One i NOVA
Zastosowanieprecyzyjne dozowanie farby przewodzącej i pasty lutowniczej
Zawartość zestawu4 metalowe dysze o średnicy wewnętrznej 225 µm
ProducentSubrex (USA)
Dozownik V-One
Wymienny dozownik i osłona do drukarki Voltera V-One – precyzyjne dozowanie farby i pasty lutowniczej
Wymienny dozownik i osłona (sheath) V-One służą do dozowania farby przewodzącej lub pasty lutowniczej na płytkę. Wkład wsuwa się do komory osłony, dozownik blokuje się w jej wnętrzu, a cały zespół magnetycznie mocuje się do głowicy drukującej V-One, zapewniając stabilne i precyzyjne dozowanie materiału podczas druku.
Dane produktu
Kompatybilnośćdrukarka Voltera V-One
Zastosowaniedozowanie farby przewodzącej i pasty lutowniczej
Mocowaniemagnetyczne, na głowicy drukującej V-One
Sonda V-One
Czujnik do skanowania topografii płytki przed drukiem – precyzja 20 mikronów
Sonda V-One to precyzyjny czujnik zbliżeniowy, który przed drukiem skanuje powierzchnię płytki i tworzy jej mapę topograficzną z dokładnością do 20 mikronów. Dzięki temu głowica drukująca dozuje farbę przewodzącą i pastę lutowniczą na właściwej wysokości, nawet na nierównych lub wygiętych podłożach.
Dane produktu
Kompatybilnośćdrukarka Voltera V-One
Zastosowanieskanowanie topografii płytki przed drukiem (mapowanie powierzchni)
Precyzja skanowania20 mikronów
Ochrona końcówkizalecane osłanianie czubka sondy przed uszkodzeniem
Voltera NOVA
Platforma Direct Ink Write (DIW) do elektroniki drukowanej i materiałów funkcjonalnych
Voltera NOVA to modułowa platforma Direct Ink Write (DIW), która umożliwia precyzyjne dozowanie materiałów funkcjonalnych – past lutowniczych, farb przewodzących, dielektryków i innych materiałów funkcjonalnych – oraz szybkie prototypowanie elektroniki drukowanej. System pracuje na podłożach sztywnych (PCB, szkło, ceramika), elastycznych (PI, PET), rozciągliwych (TPU) i porowatych (papier, tkaniny), przyspieszając prace badawczo-rozwojowe nawet o 90% i redukując koszty materiałowe nawet o 96% (według danych producenta). Chemikonics dostarcza urządzenie wraz z materiałami eksploatacyjnymi oraz wsparciem technicznym na rynku polskim.
Specyfikacja
TechnologiaDirect Ink Write (DIW)
Minimalna szerokość ścieżki0,1 mm*
Obszar roboczy (druku)220 mm × 300 mm × 40 mm
Liczba warstwdo 4 warstw (stack-up)
Rozdzielczość XYZ2,5 µm × 7 µm × 1,25 µm
Kontrola naciskuzamknięta pętla (closed loop)
Kontrola temperatury materiałudo 40°C
Kompatybilne modułySmart Dispenser, Smart Probe, Vacuum Table
Mocowanie podłożazaciski uniesione, stół podciśnieniowy, siatka M5 (40×40 mm)
Grubość podłożado 30 mm
Pojemność strzykawkido 2,5 ml
Format plikówGerber, SVG (beta)
Materiały dozowanepasty lutownicze, farby przewodzące, dielektryki i inne materiały funkcjonalne
Lepkość materiału1 000–1 000 000 cP
Liczba slotów modułowych2
Interfejsaplikacja webowa (przeglądarka)
ŁącznośćEthernet, USB-A, Wi-Fi (z adapterem)
Podłoże
PCB / szkło / ceramikaFolie elastyczne (PI, PET)Materiały rozciągliwe (TPU)Podłoża porowate (papier, tkaniny)
Idealna dla
Działy R&DLaboratoria uniwersyteckieProducenci elektroniki elastycznejStartupy materiałowe / deep-techOśrodki badawcze
Zastosowania
Elektrody / czujniki (EKG)Baterie drukowaneRFID / antenyTekstylia inteligentneObwody EL
Więcej o produkcie →
Zapytaj o produkt →
Dysze jednorazowe 230 µm – 25 szt.
Jednorazowe dysze dozujące 230 µm – 25 szt. w zestawie, do V-One i NOVA
Dysze jednorazowe 230 µm to plastikowe końcówki dozujące, które minimalizują zużycie tuszu i maksymalizują przepływ, co ułatwia napełnianie dozownika. Nie zapewniają takiej rozdzielczości druku jak dysze metalowe, ale są dobrą opcją, jeśli metalowe dysze często się łamią lub zatykają. Zestaw zawiera 25 przezroczystych, jednorazowych dysz z polipropylenu.
Dane produktu
Kompatybilnośćdrukarka Voltera V-One i NOVA
Zastosowaniełatwe napełnianie dozownika, alternatywa gdy metalowe dysze się zatykają lub łamią
Zawartość zestawu25 przezroczystych jednorazowych dysz z polipropylenu
Wymiaryśr. zewnętrzna 0,42 mm (0,016 in), śr. wewnętrzna 0,23 mm (0,009 in)
Pakiet startowy V-One
Zestaw materiałów eksploatacyjnych do drukarki Voltera V-One
Zestaw Startowy V-One (V-One Starter Bundle) zawiera wszystko, czego potrzebujesz, aby natychmiast rozpocząć pracę. Dzięki świeżej farbie srebrnej, świeżej paście lutowniczej, topnikowi, nowym dyszom oraz kompletnemu projektowi startowemu, pakiet ten odnawia Twój zestaw o podstawowe materiały eksploatacyjne, które dołączane są do fabrycznie nowego urządzenia. Zestaw ten jest idealnym rozwiązaniem, jeśli kupiłeś drukarkę V-One z drugiej ręki, pracujesz we wspólnym laboratorium, gdzie część elementów uległa zagubieniu, lub przywracasz sprzęt do użytku po dłuższym czasie przechowywania na półce.
Zawartość zestawu
Farba przewodzącaConductor 4 – farba z nanocząstkami srebra, 1 szt.
Pasta lutowniczaT4 Sn42Bi57.6Ag0.4, 1 szt.
Dysze dozujące230 µm, jednorazowe, 25 szt./pudełko
Podkłady FR12″×3″, 10 szt./pakiet
Podkłady FR13″×4″, 6 szt./pakiet
Drut lutowniczySn42Bi57Ag1, 1 szt.
Flux lutowniczy1 szt.
Projekt startowyzestaw komponentów „Hello World”, 1 szt.
Kompatybilnośćdrukarka Voltera V-One
Pakiet edukacyjny Voltera V-One Classroom Bundle
Zestaw edukacyjny materiałów i projektów dydaktycznych do drukarki Voltera V-One dla sal lekcyjnych i laboratoriów
Pakiet edukacyjny Classroom Bundle to rozbudowany zestaw materiałów eksploatacyjnych i gotowych projektów dydaktycznych do drukarki Voltera V-One, przygotowany dla instruktorów i opiekunów laboratoriów wprowadzających V-One do programu zajęć. Zawiera ponad 150 podłoży FR1, 100 jednorazowych dysz oraz 30 zestawów tutorialowych z instrukcjami krok po kroku, dzięki czemu uczniowie i studenci mogą przejść od podstaw druku do w pełni zmontowanych, działających obwodów. W zestawie znajdują się także praktyczne akcesoria, takie jak linijki referencyjne i pęsety antystatyczne.
Zawartość zestawu
Farba przewodzącaConductor 4 – farba z nanocząstkami srebra, 3 wkłady
Pasta lutowniczaT4 Sn42Bi57.6Ag0.4, 3 wkłady
Dysze dozujące230 µm, jednorazowe, 4 pudełka (25 szt./pudełko)
Podkłady FR12″×3″, 10 pakietów (10 szt./pakiet)
Podkłady FR13″×4″, 5 pakietów (6 szt./pakiet)
Podkłady FR14″×5″, 5 pakietów (6 szt./pakiet)
Projekt „Hello World”zestaw komponentów, 15 kompletów
Projekt „99 Decimal Counter”zestaw komponentów, 10 kompletów
Projekt „Pulse Generator”zestaw komponentów, 10 kompletów
Projekt „Voltage Regulator”zestaw komponentów, 10 kompletów
Zaciski do podłożaV-One Substrate Clamps, 1 pakiet (2 szt./pakiet)
Śruby motylkoweM3×10, 2 pakiety (4 szt./pakiet)
Pęsety antystatyczne3 szt.
Linijki referencyjne5 szt.
Kompatybilnośćdrukarka Voltera V-One
