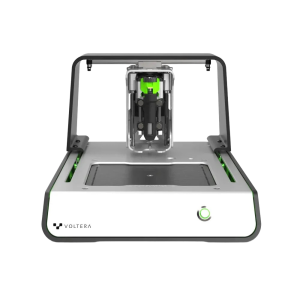

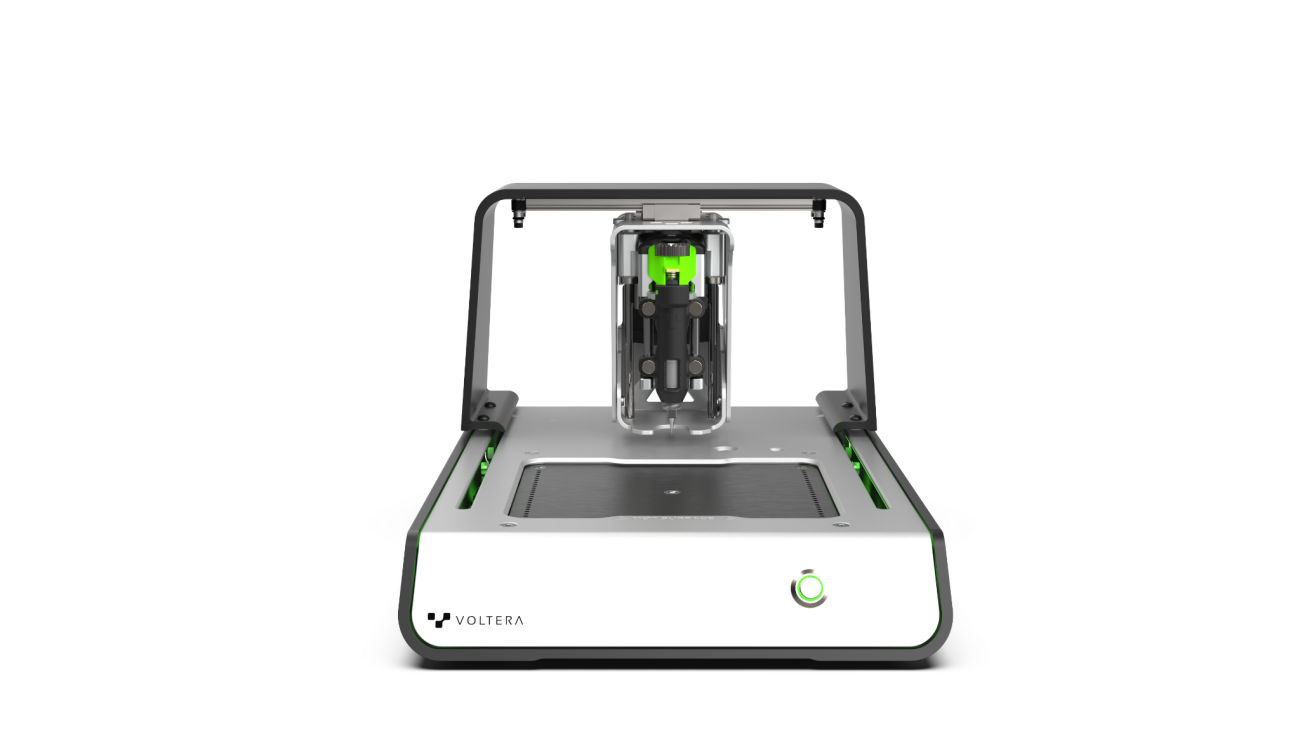

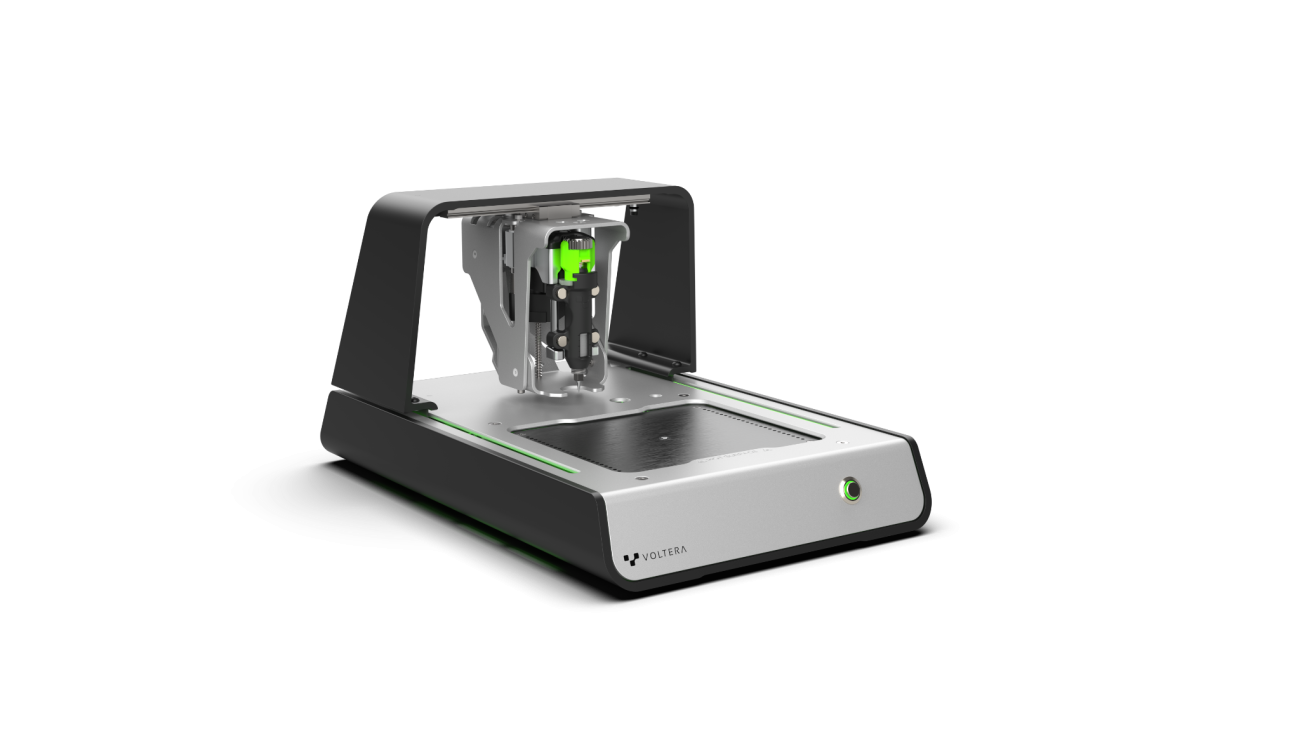

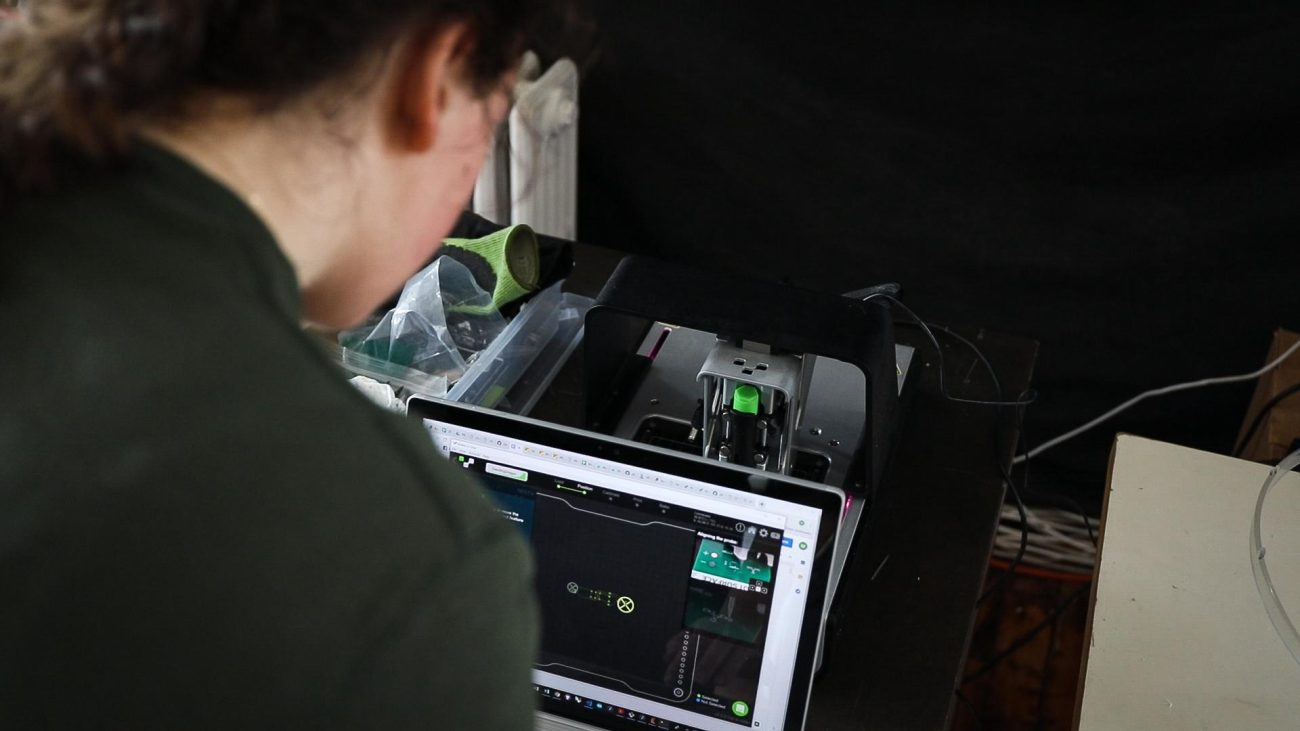

Voltera V-One – Łatwe prototypowanie PCB

Minimalna szerokość ścieżki: 0,2 mm
Obszar roboczy (druku): 128 mm × 116 mm × 3 mm
Rozdzielczość XYZ: 10 µm × 10 µm × 1 µm
Liczba warstw: jednostronna, dwustronna
Mocowanie podłoża: zaciskowe (clamping)
Grubość podłoża: 1–3 mm

Kompatybilne podłoża: FR1, FR4
Maksymalna temperatura stołu grzewczego: 240°C
Prędkość wrzeciona CNC: 13 000 obr./min (RPM)
Pojemność strzykawki: do 2 ml
Materiały dozowane: pasty lutownicze, farba przewodząca Conductor 3 (srebro)

Szybkie prototypowanie

Łatwe lutowanie

Bezproblemowa integracja

Redukcja kosztów i odpadów

Nauka praktyczna

Ochrona własności intelektualnej (IP)

• Dowolne oprogramowanie ECAD: Autodesk Eagle, Altium Designer, KiCAD i inne

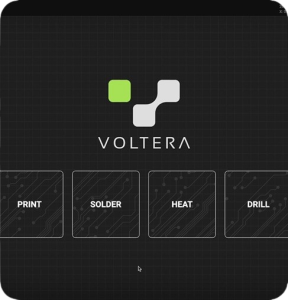

• Szybkie wdrożenie: wbudowane procedury i filmy prowadzą krok po kroku
• Łatwe poprawki: popełniłeś błąd? Skorzystaj z funkcji selektywnego drukowania, aby nadrukować tylko w miejscu błędu
• Szybki start: wszystkie skomplikowane parametry i ustawienia są ukryte w tle oprogramowania. Wystarczy ustawić wysokość druku i objętość dozowania
• Wsparcie w aplikacji: rozmawiaj z prawdziwą osobą, nie przerywając pracy*

*Godziny wsparcia: od 9:00 do 17:00 czasu wschodniego (ET), od poniedziałku do piątku

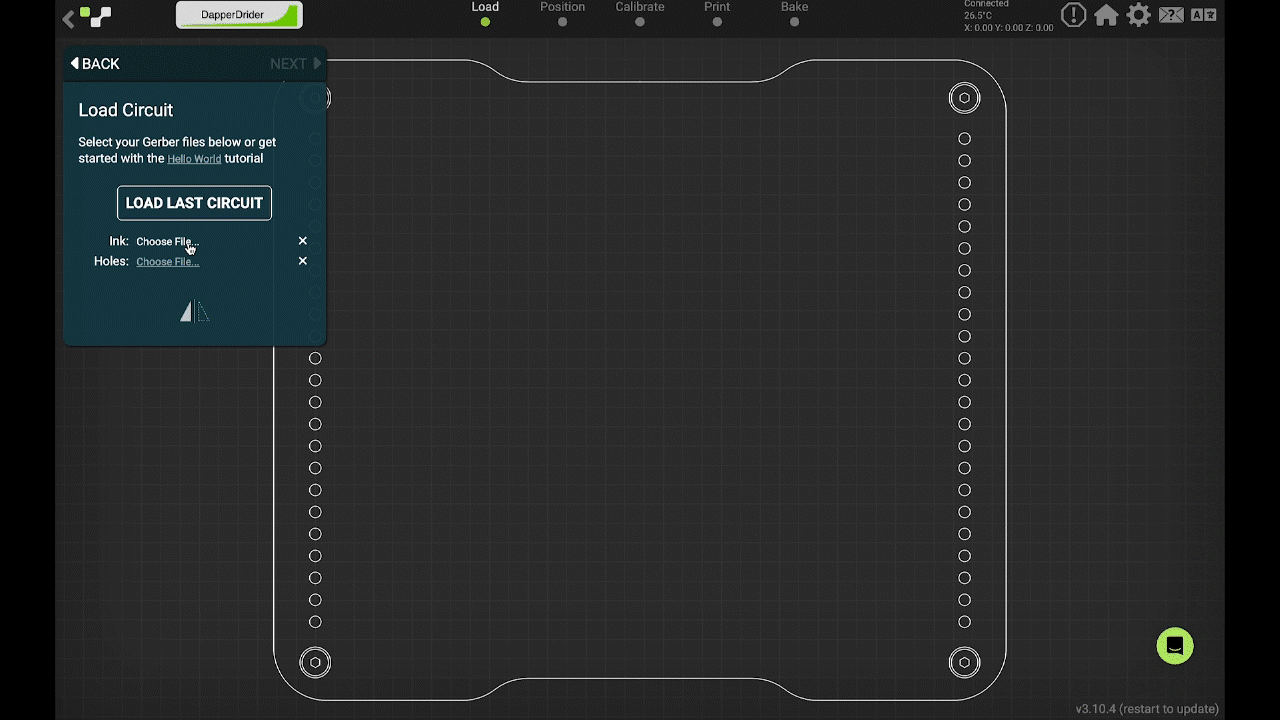

Aby wydrukować swój projekt:

• Prześlij pliki Gerber

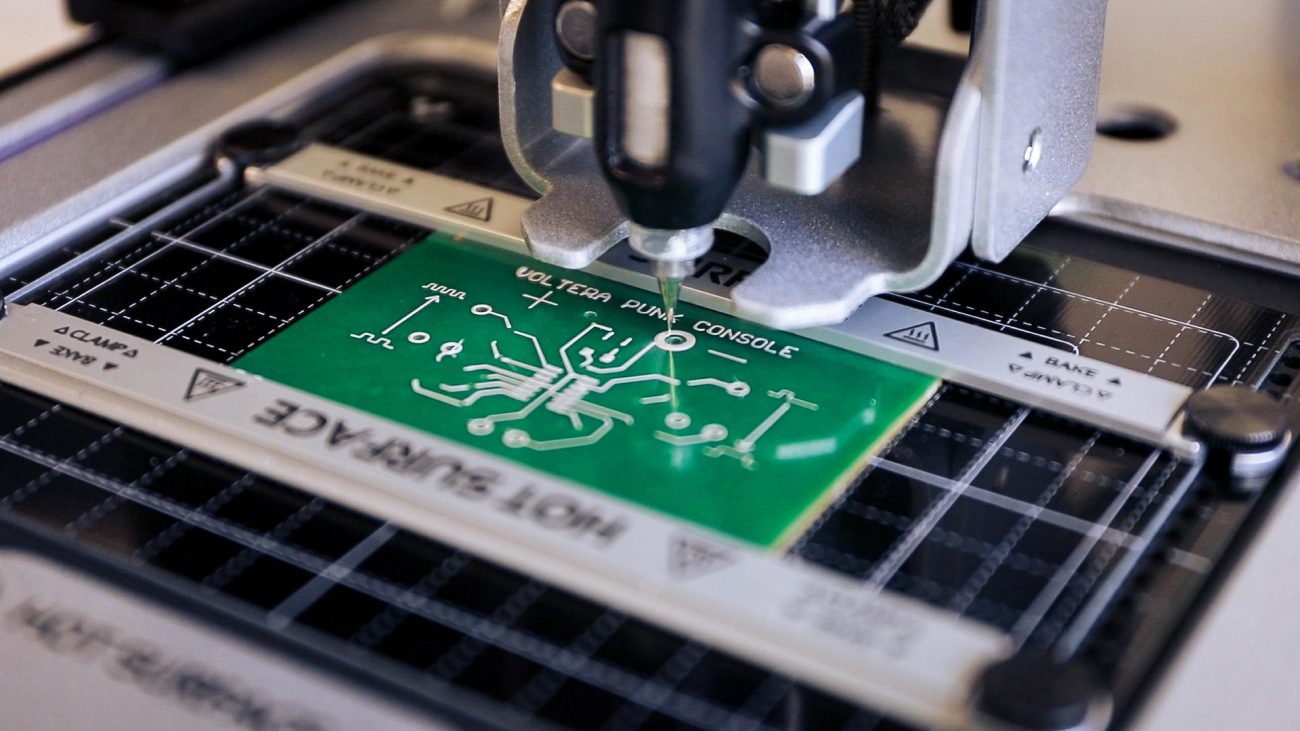

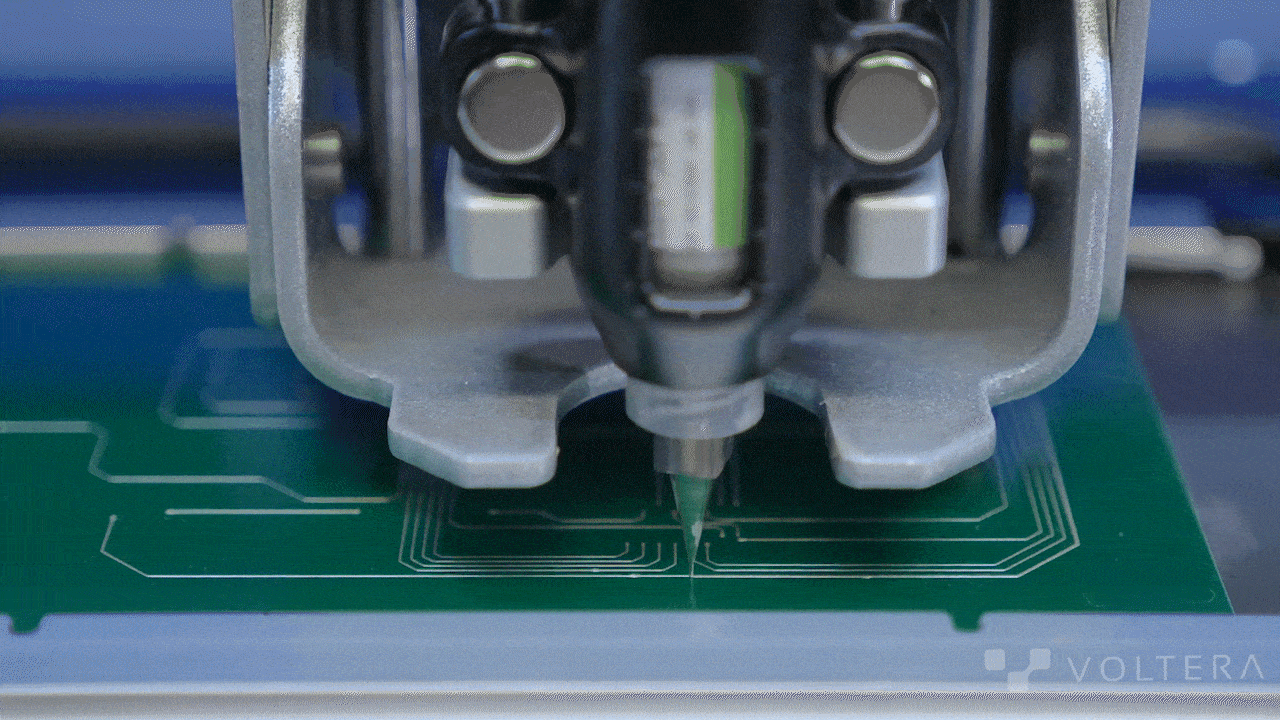

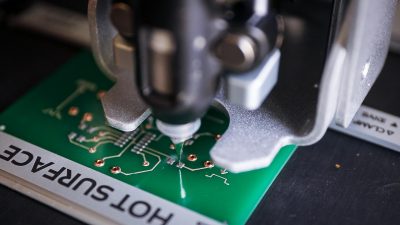

• V-One drukuje ścieżki i pady atramentem przewodzącym na bazie srebra
• Utwardź atrament za pomocą wbudowanego stołu grzewczego
• Nałóż pastę lutowniczą i wykonaj proces reflow

Drukowanie na płytkach developerskich:

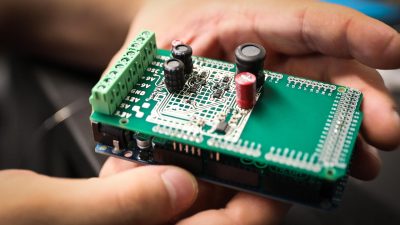

Dzięki funkcji drukowania wyrównanego możesz drukować na popularnych płytkach developerskich, takich jak Arduino czy Raspberry Pi, aby tworzyć przydatne dodatki:

• Budowa drona sterowanego zdalnie
• Tworzenie interaktywnego wyświetlacza do nauczania inżynierii
• Budowa alarmu, który włącza się, gdy temperatura przekroczy określony próg

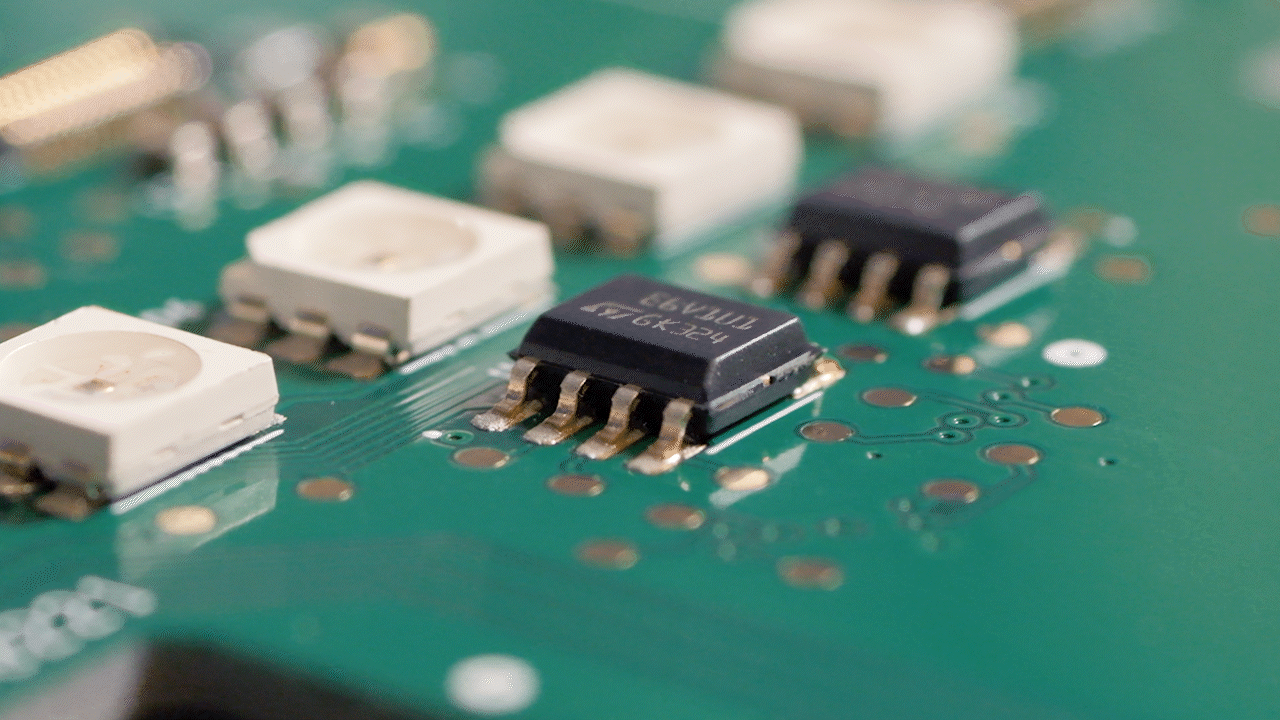

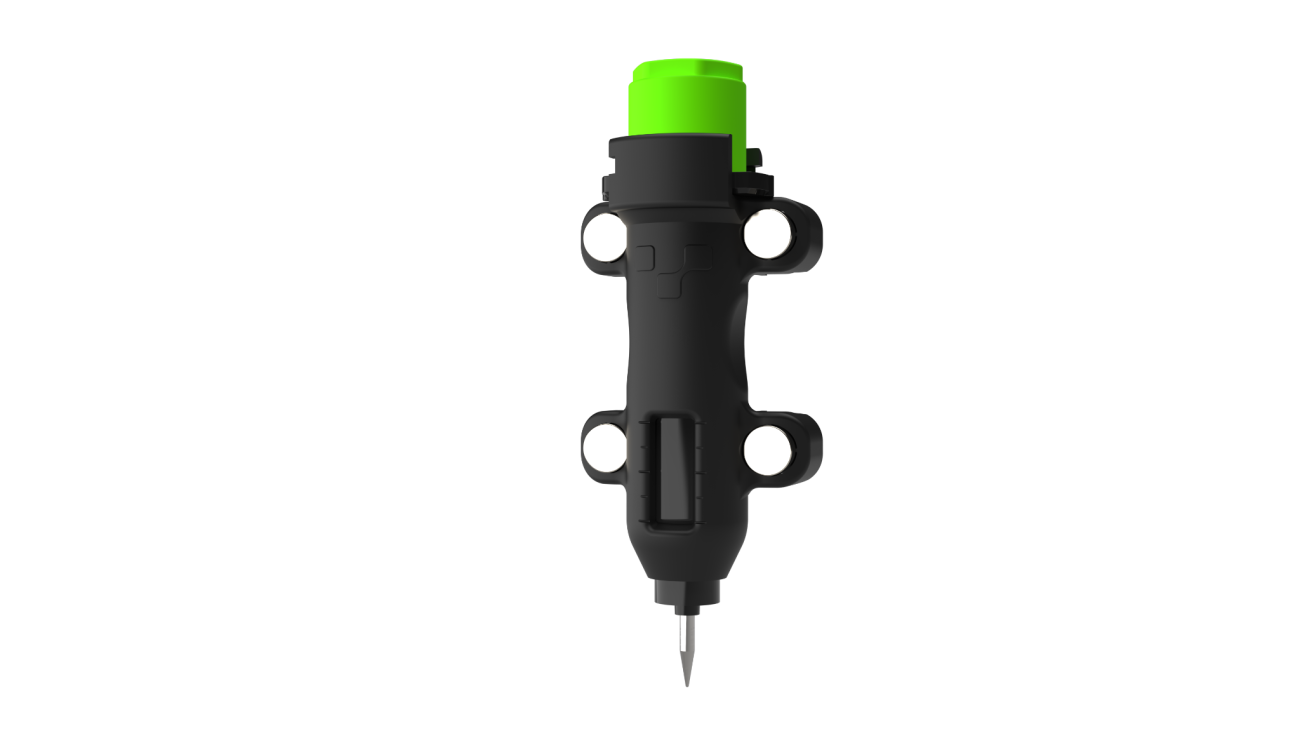

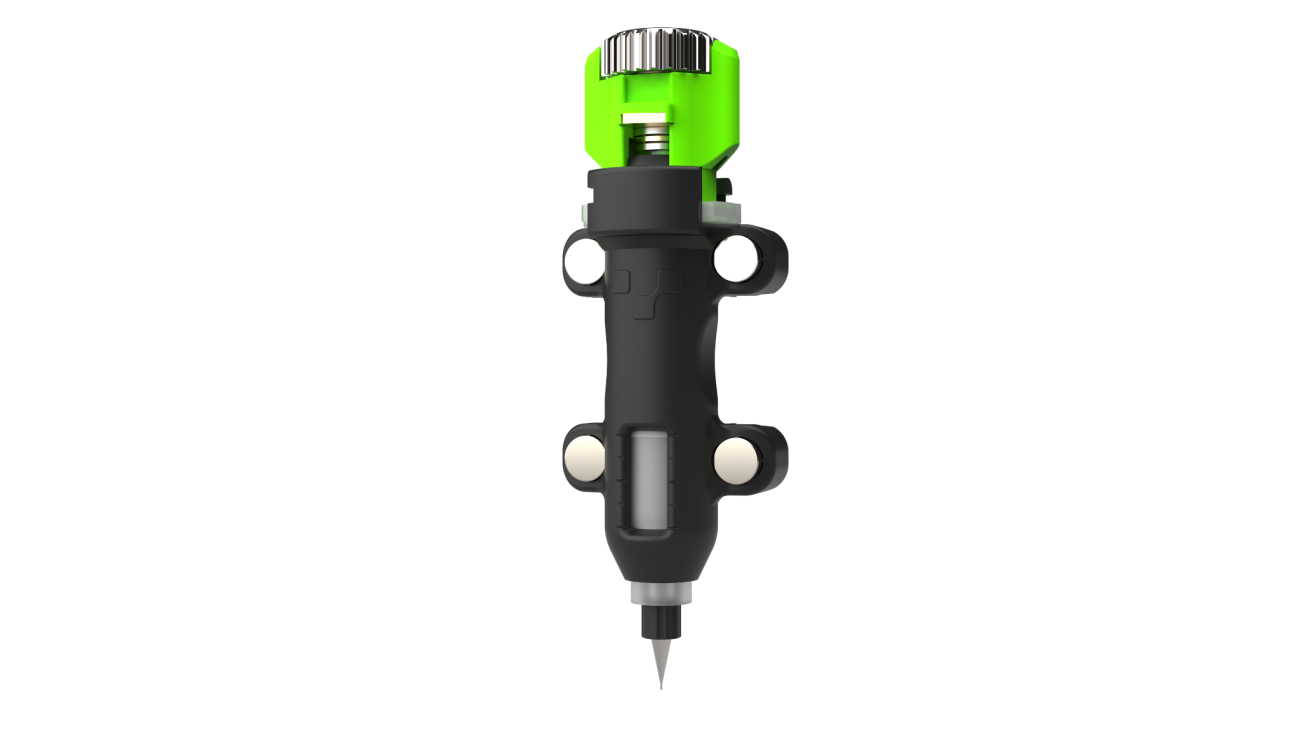

Dozowanie pasty lutowniczej:

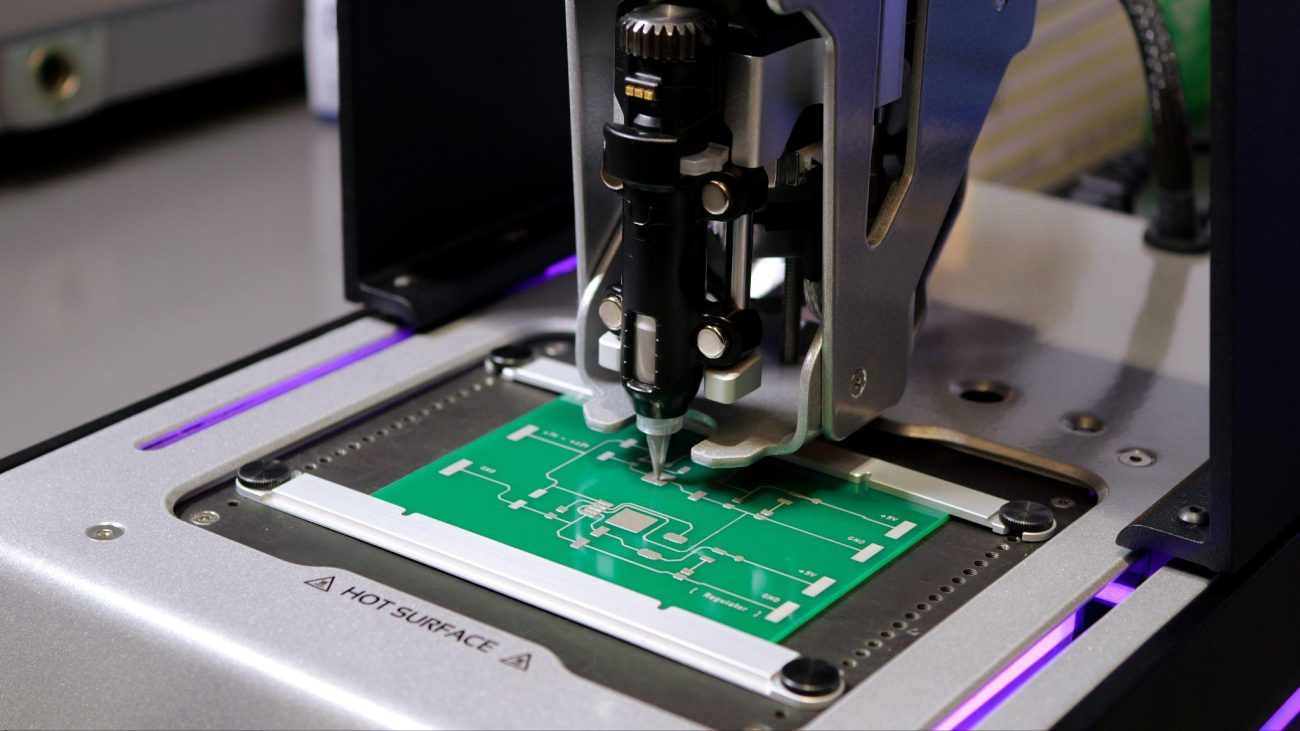

• Dozowanie pasty lutowniczej na PCBAs
• Dozowanie na pady 0603 i 0402, przy rozstawie pinów 0,5 mm
• Proces reflow w temperaturze 190°C
• Możliwe jest także lutowanie ręczne

Szybkie i łatwe dozowanie pasty lutowniczej:

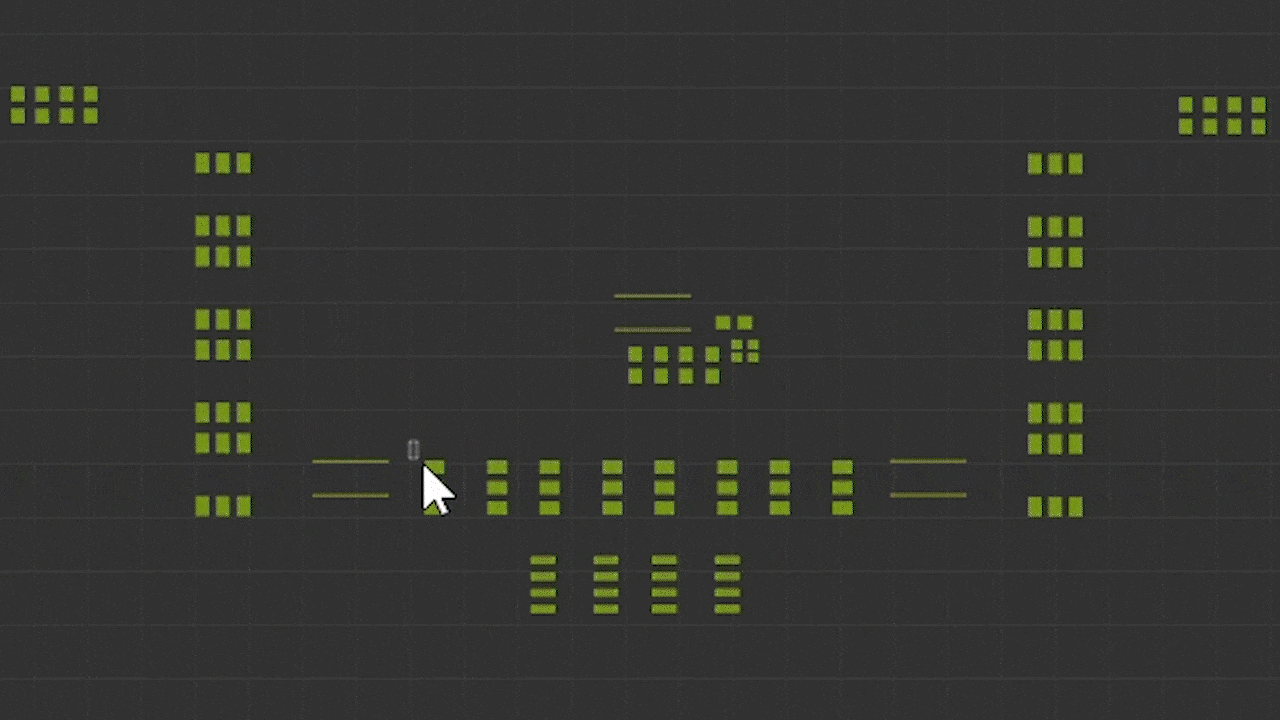

• Skorzystaj z funkcji selektywnego wyboru padów, aby wskazać, na których padach ma być dozowana pasta
• Precyzyjna kontrola objętości pasty nanoszonej na każdy pad
• Bezproblemowa integracja z istniejącymi procesami montażowymi

Kolejnym etapem procesu pracy drukarki V-One jest reflow:

• Lutowanie rozpływowe komponentów bezpośrednio na miejscu z wykorzystaniem wbudowanego stołu grzewczego
• Stół grzewczy o mocy 550 W nagrzewa się do 240°C
• Programowalne profile reflow umożliwiają łatwe stosowanie różnych past lutowniczych
• Reflow komponentów na płytkach PCB drukowanych na V-One oraz na płytkach prefabrykowanych

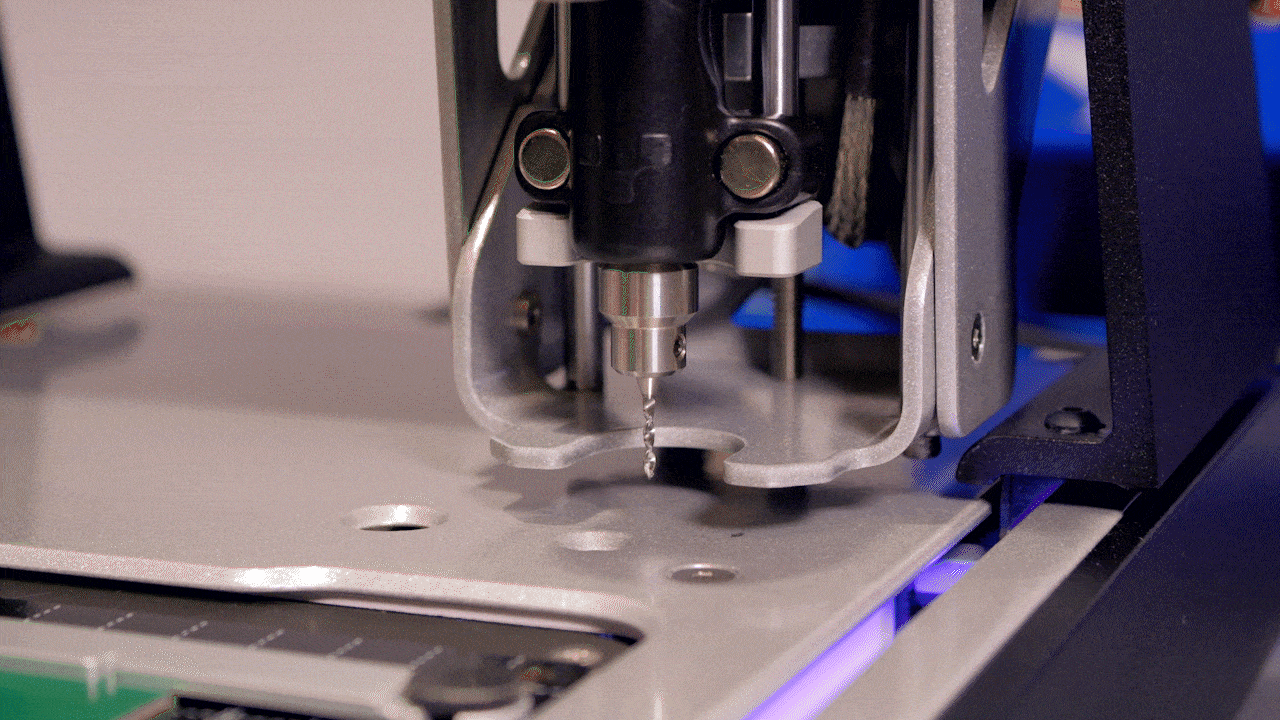

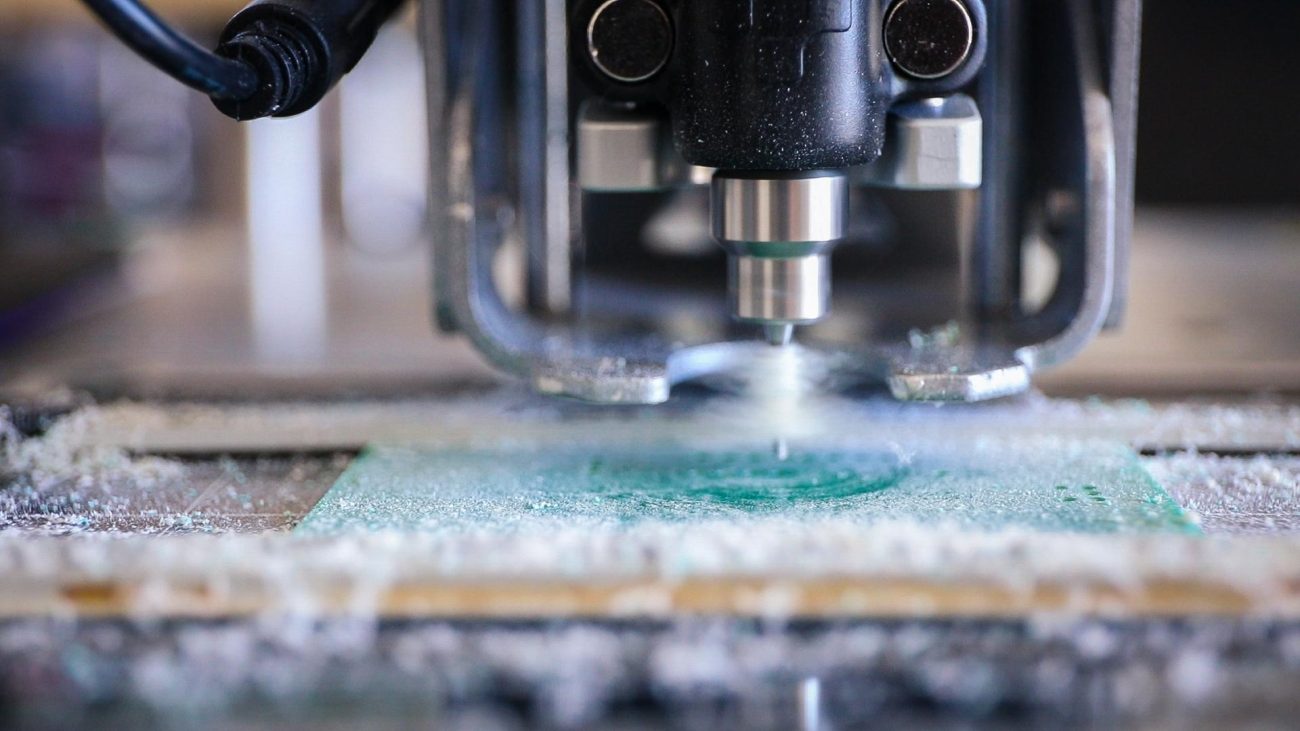

Wiercenie płytek dwustronnych:

• Drukowanie na górnej i dolnej stronie podłoża, z utwardzaniem pomiędzy etapami
• Wiercenie otworów pod przelotki (via) oraz komponenty przewlekane przy użyciu modułowej przystawki wiertniczej
• Osadzanie nitów miedzianych w celu tworzenia przelotek

Korzyści:

• Zwiększ złożoność swojego projektu
• Oszczędzaj miejsce
• Oszczędzaj materiały

Plug & play:

• Łatwe w konfiguracji

• Podłącz dołączony kabel zasilający
• Podłącz dołączony kabel USB do komputera

• Minimalna konserwacja

• Do czyszczenia przed i po druku używaj alkoholu izopropylowego (IPA) i bezpyłowych wacików

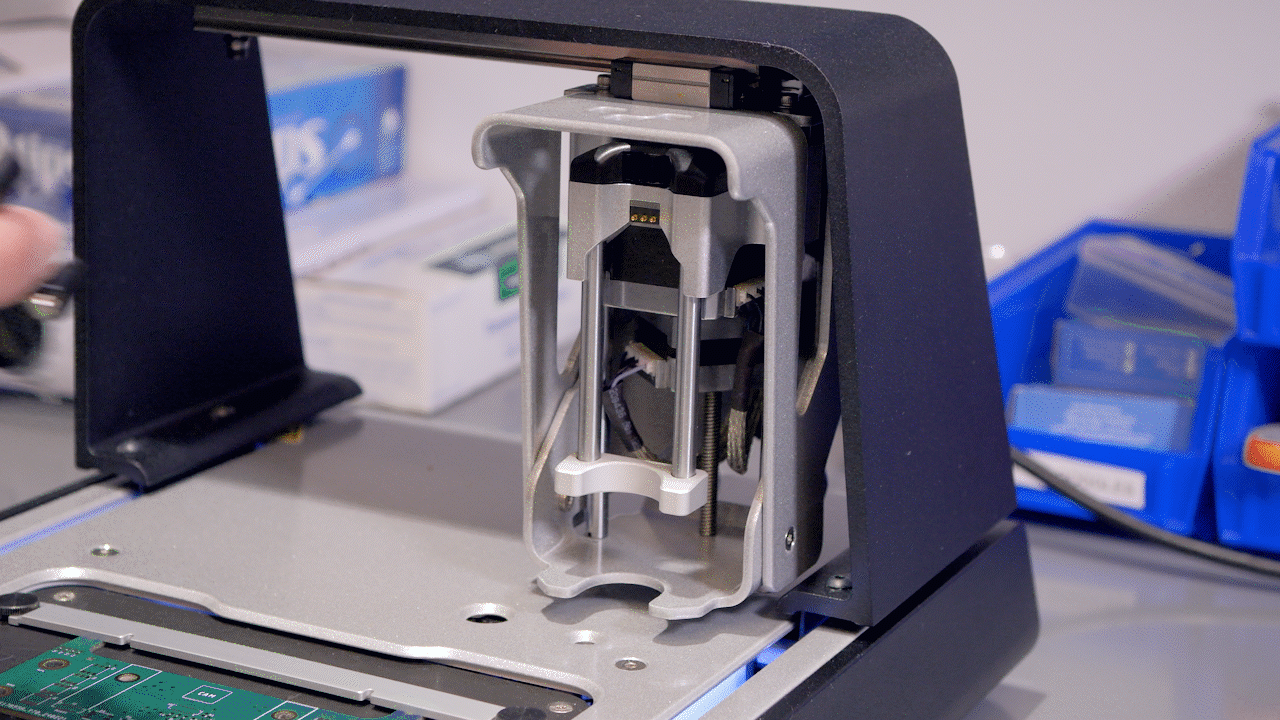

• Szybka wymiana modułów

• Moduły można łatwo zakładać i zdejmować dzięki systemowi montażu magnetycznego

• Kompaktowe, czterofunkcyjne rozwiązanie w formacie 15,4” × 10,1” × 8,2” (39 × 26 × 21 cm)
• Budowa płytek tego samego dnia, umożliwiająca szybsze iteracje i wcześniejsze ukończenie projektów
• Szybkie i łatwe ponowne drukowanie projektów
• Usprawnia prototypowanie elektroniki we własnym zakresie

ROI – Zwrot z inwestycji

V-One oszczędza czas, obniża koszty, umożliwia praktyczne doświadczenie inżynierskie, chroni własność intelektualną i zapewnia wysoki zwrot z inwestycji.

• Czas realizacji „zero-day” (natychmiastowy)
• < 20 PLN za płytkę
• 15 prototypów dziennie
• Poprawki w tej samej godzinie
• 11 000 padów na kartridż pasty lutowniczej
• Zwrot z inwestycji w 6,7 miesiąca

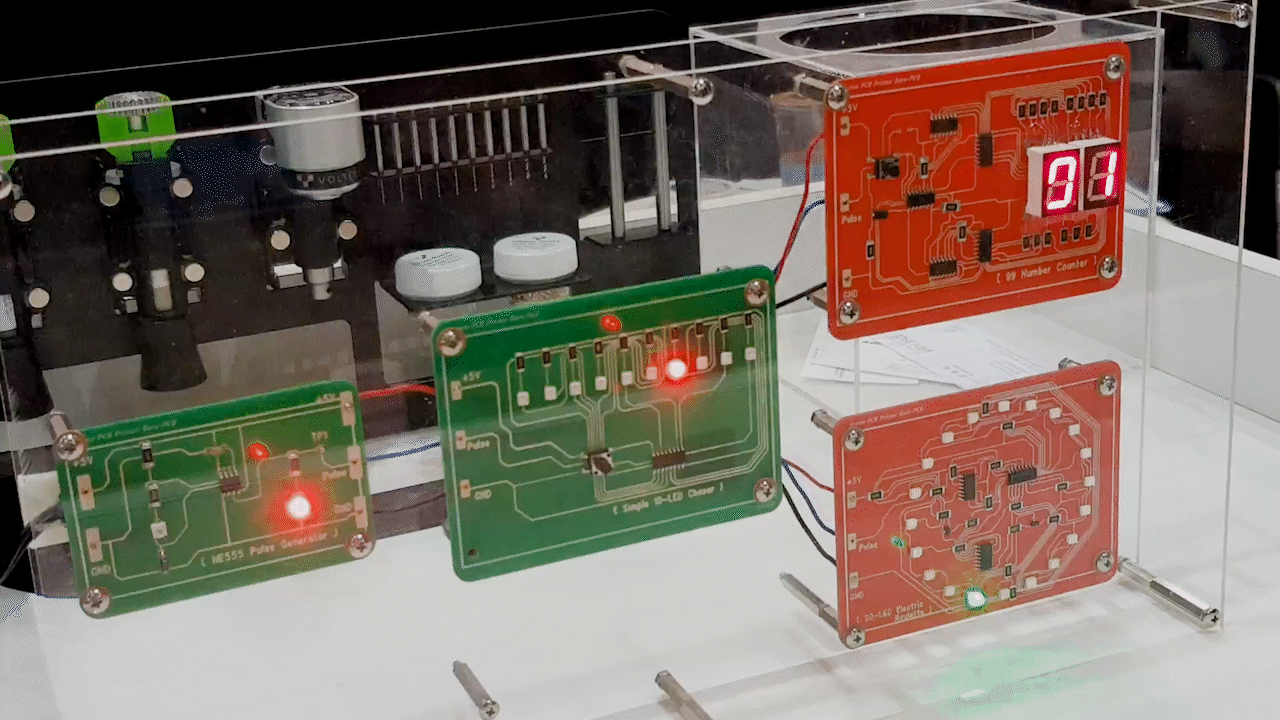

W sali dydaktycznej

Program studiów licencjackich w Korei Południowej, zapewniający studentom praktyczne doświadczenie inżynierskie w sali dydaktycznej oraz zaszczepiający podstawy:

• Inżynieria elektryczna
• Projektowanie przemysłowe
• Elektronika addytywna
• Przedsiębiorczość

Microsoft

Drukowanie na papierze powlekanym ligniną dla szeregu czujników jakości powietrza w celu zrozumienia długoterminowych skutków zanieczyszczeń.

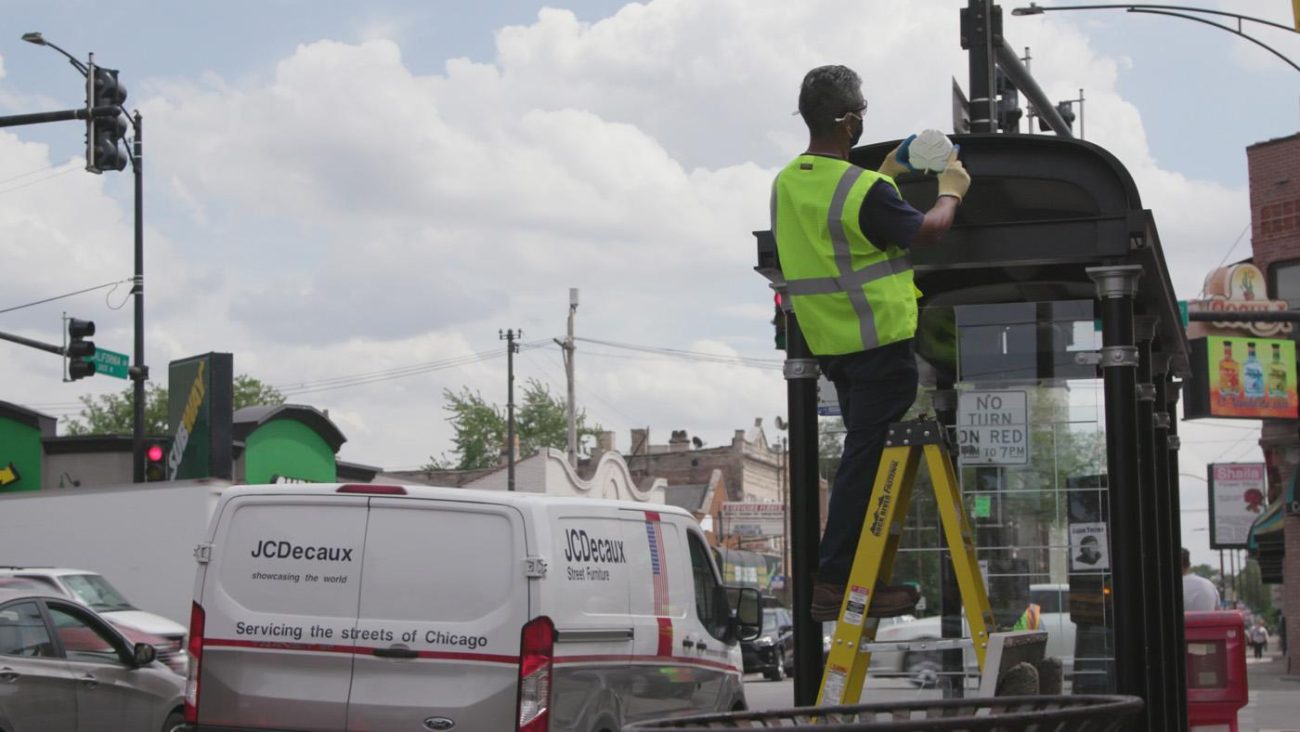

• Następnie wdrożone w kilku miastach w USA, w tym w kluczowym wdrożeniu obejmującym 100 czujników w Chicago
• Wszystko – od obudów, przez podłoża, po komponenty – musiało być możliwie jak najbardziej przyjazne dla środowiska, a jednocześnie odporne na warunki atmosferyczne i owady

Auctify

Inteligentne okulary zwiększające produktywność, wykorzystujące biosensory, opatentowane (w trakcie zgłoszenia) oprogramowanie do widzenia komputerowego oraz technologię uczenia maszynowego w celu zapobiegania prokrastynacji i maksymalizacji efektywności. Przykładowe zastosowania:

• Śledź poziom koncentracji i produktywności w wygodnej aplikacji mobilnej i desktopowej
• Regularnie analizuj nieproduktywne aktywności dzięki sesjom treningu uważności
• Ucz się unikać rozpraszaczy dzięki sygnałom świetlnym LED i dźwiękowym w czasie rzeczywistym
• Uzyskuj nagrody za wyznaczanie i przekraczanie osobistych celów

Uniwersytet Princeton

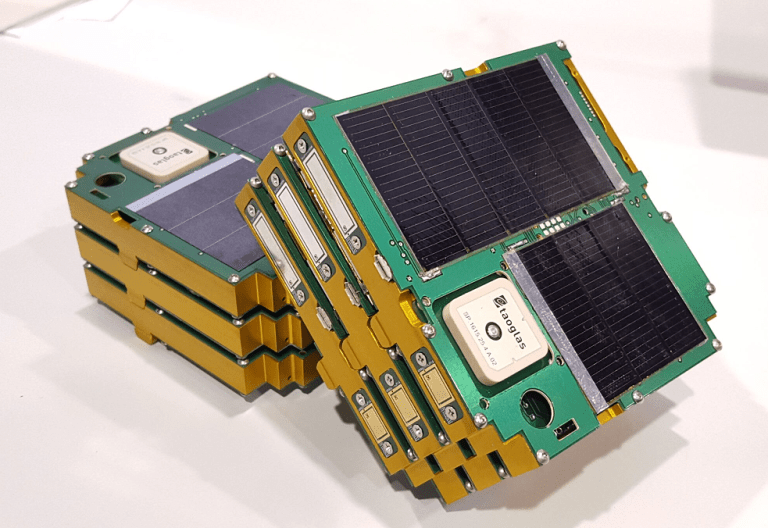

Wykorzystanie drukarki V-One do budowy wszystkich elementów „CubeSatów” – miniaturowych satelitów przeznaczonych do badań kosmicznych – na terenie Uniwersytetu Princeton.

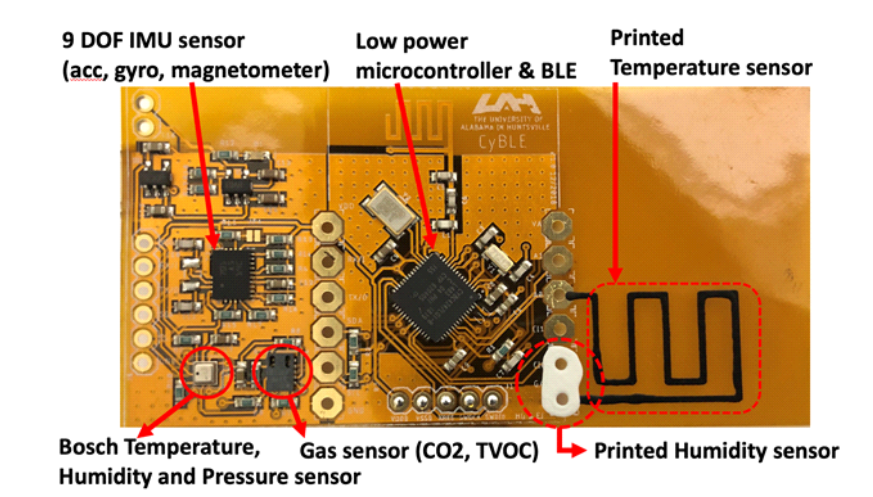

NASA

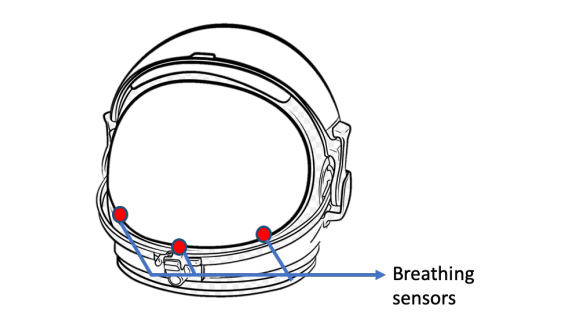

Druk na poliamidzie (Kaptonie) w celu opracowania czujników CO&sub2;, które wykrywają poziom stresu i monitorują ogólny stan zdrowia astronautów.

Wykorzystanie drukarki V-One pozwala im na:

• szybsze prototypowanie i iterację projektów,
• nanoszenie materiałów na nowe i niestandardowe podłoża,
• zachowanie własności intelektualnej wewnątrz organizacji.

W zestawie standardowym

• Drukarka PCB V-One
• Dyspenser V-One
• Sonda V-One
• Zestaw dysz
• Nakładki na końcówki
• Zestaw podłoży FR1 3 × 4”
• Zestaw podłoży FR1 2 × 3”
• Zaciski podłoży
• Zestaw śrubek motylkowych
• Zestaw Hello World
• Drut lutowniczy
• Pęseta
• Kabel zasilający
• Kabel USB
• Instrukcje użytkownika

Moduł wiercenia (opcjonalny)

• Moduł wiercenia V-One
• Zestaw wierteł PCB
• Warstwa poświęcana
• Zestaw śrubek do wymiany wiertła
• Narzędzie do nitów 1,0 mm
• Narzędzie do nitów 0,4 mm
• Miedziane nity 1,0 mm ID
• Miedziane nity 0,4 mm ID

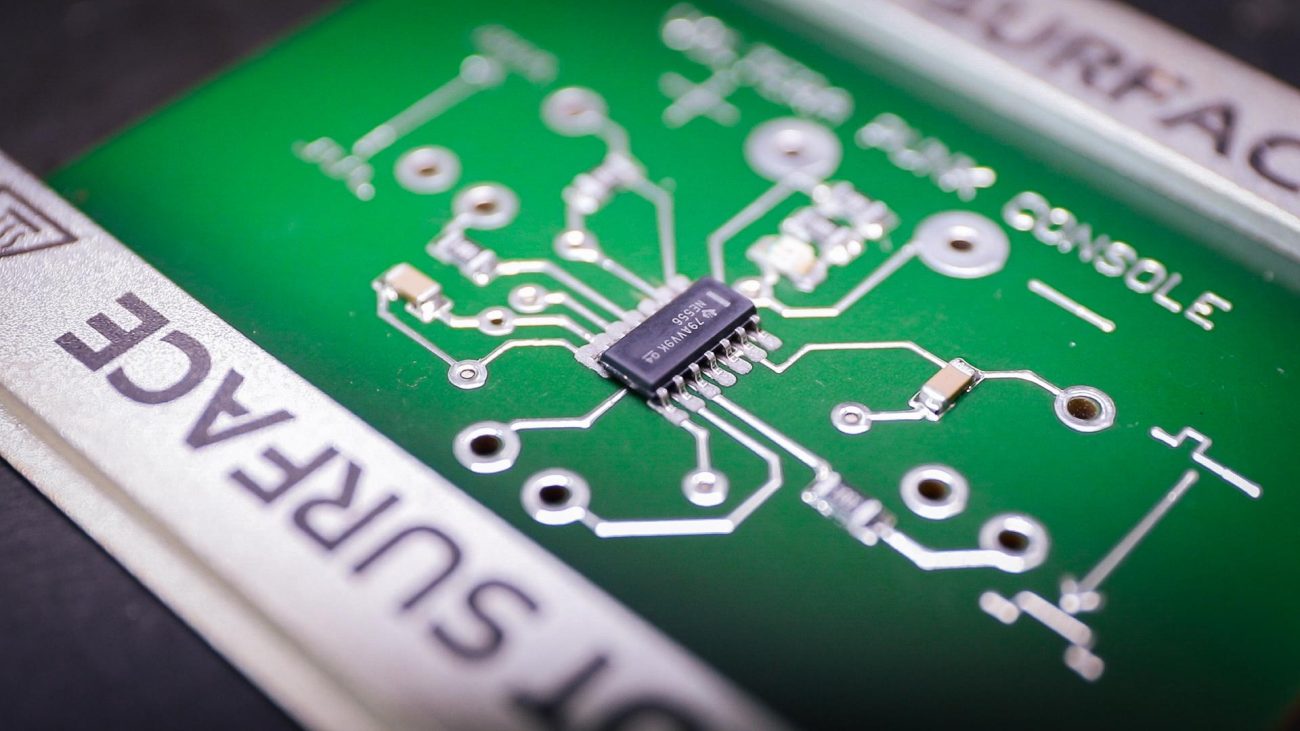

• Zestaw Punk Console
• Okulary ochronne
• Zasilacz i adapter

„Jako inżynier doskonale rozumiem frustrację związaną z oczekiwaniem na płytki drukowane, a Voltera V-One elegancko rozwiązuje ten problem.”

— Sir James Dyson

wynalazca i założyciel firmy Dyson

„Mamy wielu studentów studiów licencjackich i magisterskich. Bardzo ekscytują się projektami, które wymagają szybkiego prototypowania i iteracyjnego projektowania oraz wytwarzania, dlatego V-One jest do tego idealna.”

— David Holdsworth

naukowiec w Robarts Institute, Western University; profesor biofizyki medycznej, Schulich School of Medicine and Dentistry

„Skraca czas opracowywania projektów do niesamowicie niskiego poziomu. Na przykład, mogąc wziąć zaprojektowaną płytkę drukowaną, w ciągu około godziny mogliśmy mieć ją w pełni zmontowaną.”

— Dan O’Mara

dyrektor operacyjny w Circuit Launch

W okresie gwarancji (24 miesiące od daty wysyłki) oferujemy:

• Naprawę lub wymianę urządzenia w przypadku problemu
• Zwrot pieniędzy, jeśli naprawa lub wymiana nie będzie możliwa
• Dowiedz się więcej: Polityka gwarancyjna

Gwarancja rozszerzona (60 miesięcy) jest dostępna po przesłaniu dodatkowego zamówienia do Voltera.
