Voltera to kanadyjska firma technologiczna specjalizująca się w rozwiązaniach do szybkiego prototypowania elektroniki oraz druku materiałów funkcjonalnych. Przedsiębiorstwo rozwija systemy typu direct ink write, które umożliwiają precyzyjne nanoszenie past przewodzących, materiałów dielektrycznych i innych zaawansowanych formulacji bezpośrednio na różnorodne podłoża.
W ofercie firmy znajduje się m.in. Voltera V-One – biurkowa drukarka do szybkiego prototypowania obwodów drukowanych (PCB), pozwalająca na druk ścieżek przewodzących, nakładanie pasty lutowniczej oraz lutowanie komponentów w jednym urządzeniu. Drugim kluczowym produktem jest Voltera NOVA – zaawansowany system dozujący do badań i rozwoju, przeznaczony do druku elastycznej, hybrydowej i funkcjonalnej elektroniki na podłożach sztywnych i giętkich.
Voltera oferuje również dedykowane tusze przewodzące oraz materiały eksploatacyjne. Rozwiązania firmy znajdują zastosowanie w działach R&D, laboratoriach badawczych, na uczelniach technicznych oraz w firmach rozwijających nowoczesne systemy elektroniczne.

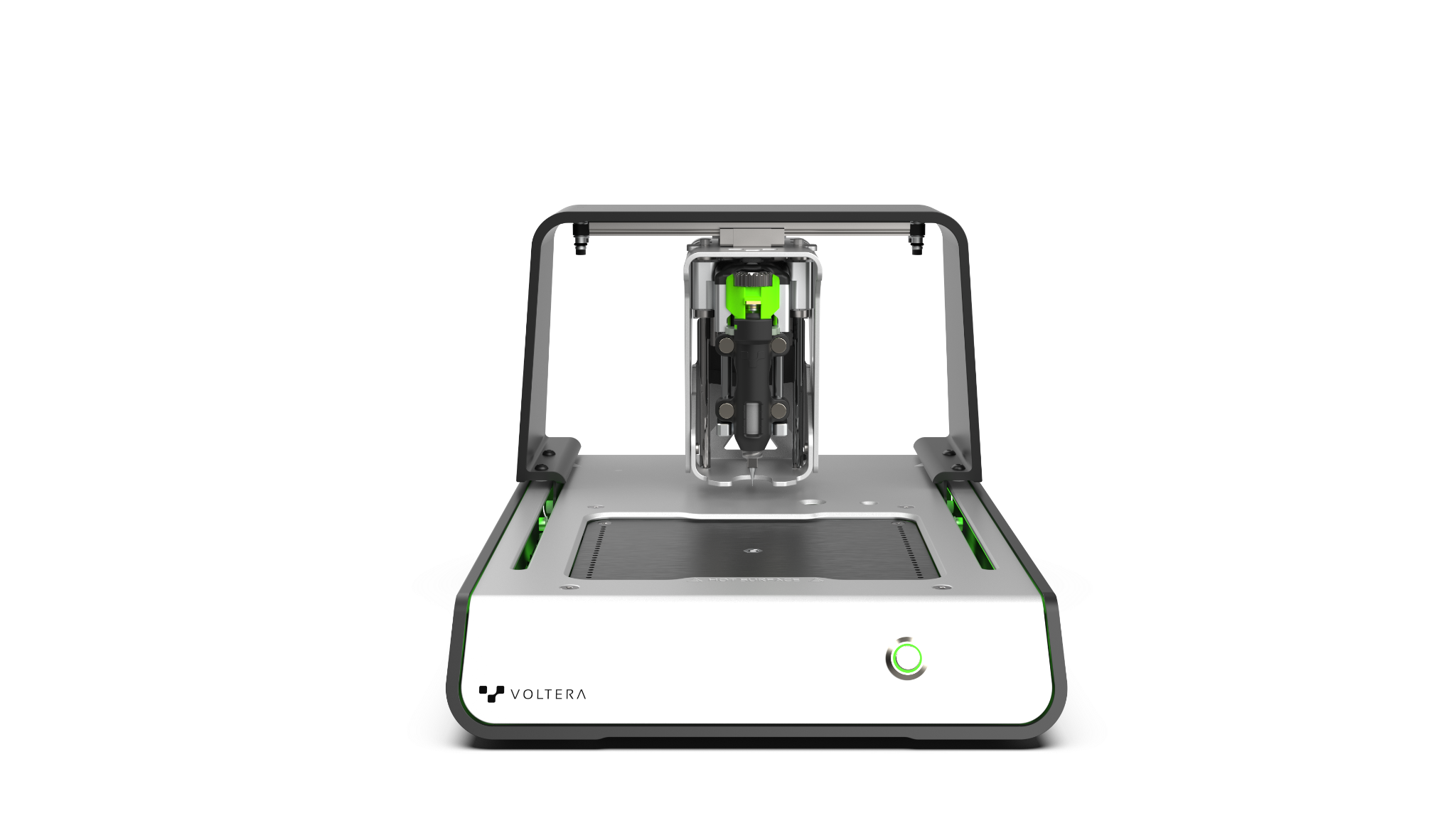

Voltera V-One – Twoje laboratorium PCB na biurku

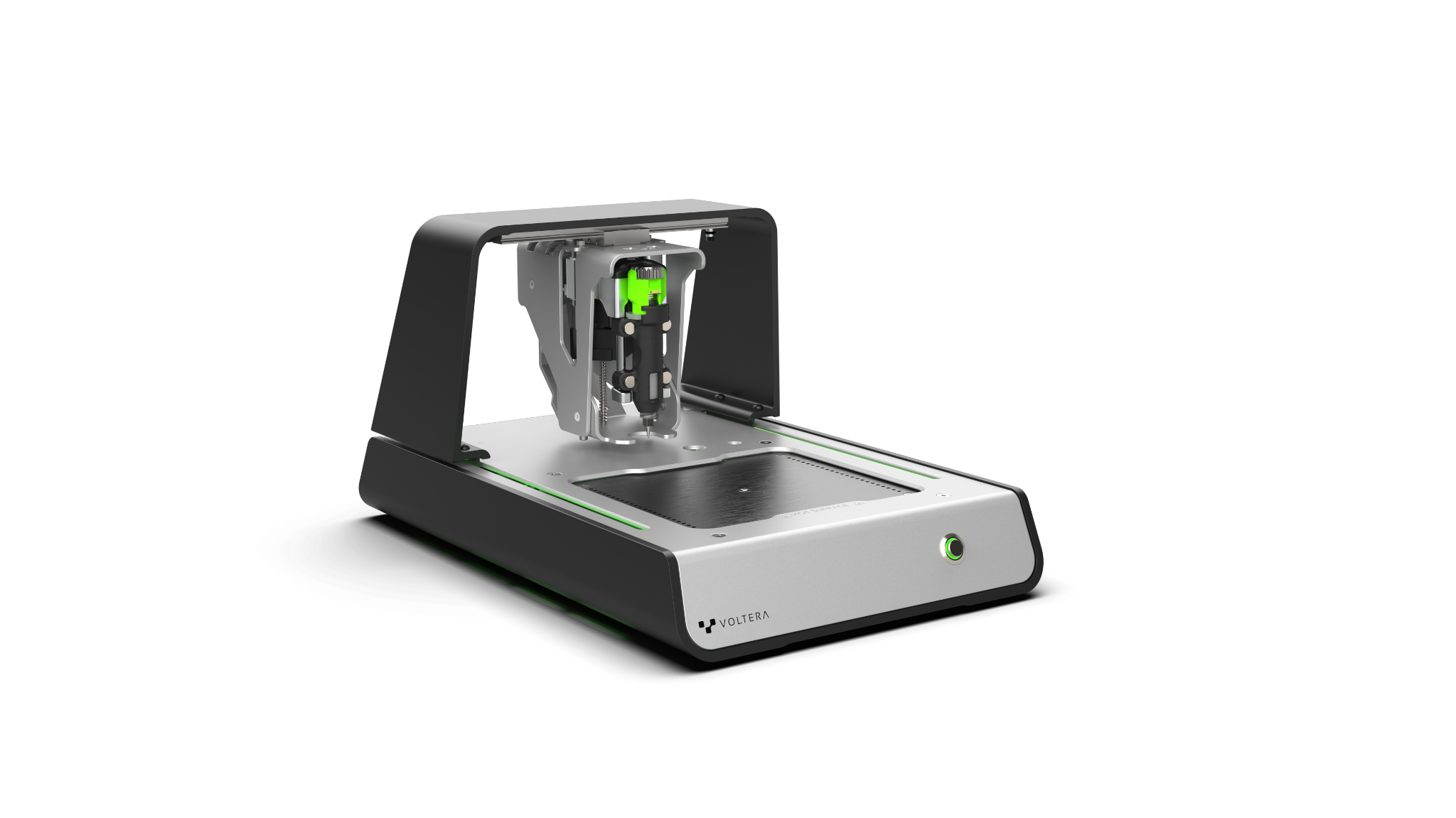

Voltera V-One to kompaktowa drukarka PCB, która przenosi cały proces prototypowania elektroniki do Twojej firmy, laboratorium lub działu R&D. Zamiast wysyłać pliki Gerber do zewnętrznej fabryki i czekać tygodniami na dostawę, możesz zaprojektować, wydrukować i uruchomić płytkę tego samego dnia. To realna oszczędność czasu, kosztów i przewaga technologiczna.
Jedno urządzenie. Pełny proces
Druk ścieżek przewodzących
Technologia direct ink dispensing umożliwia precyzyjne nanoszenie pasty przewodzącej bezpośrednio na laminat. Bez trawienia chemicznego, bez masek, bez zbędnych etapów. Szybko, czysto i w pełni kontrolowanie.
Wiercenie i obróbka mechaniczna
Zintegrowany moduł frezowania i wiercenia pozwala wykonać otwory montażowe oraz przygotować płytkę pod elementy THT. Projekt przechodzi płynnie z pliku do fizycznej realizacji.
Automatyczne nakładanie pasty lutowniczej
Bez szablonów i ręcznej aplikacji. System precyzyjnie dozuje pastę lutowniczą na pady SMD, skracając czas przygotowania montażu.
Wbudowany reflow
Pozycjonujesz komponenty, uruchamiasz profil temperaturowy i gotowe. Lutowanie odbywa się bezpośrednio w urządzeniu, co pozwala uzyskać w pełni funkcjonalny prototyp w jednym cyklu pracy.
Intuicyjne oprogramowanie
Import plików Gerber i BOM, automatyczne generowanie trajektorii, kontrola parametrów procesu. Użytkownik ma pełną kontrolę nad drukiem, temperaturą i precyzją wykonania.
Dlaczego V-One?
- Skrócenie cyklu projektowego z tygodni do godzin
- Natychmiastowa iteracja projektu
- Pełna kontrola nad procesem R&D
- Brak kosztów minimalnych zamówień w fabrykach PCB
- Idealne rozwiązanie dla działów rozwoju, startupów, uczelni i laboratoriów
V-One nie zastępuje wielkoseryjnej produkcji przemysłowej. Ono daje coś cenniejszego na etapie rozwoju: niezależność, szybkość i możliwość testowania pomysłów bez czekania na kogokolwiek.
Technologia Voltera V-One znajduje zastosowanie w kluczowych obszarach rozwoju nowoczesnej elektroniki, takich jak:
Voltera NOVA — rewolucja w druku elektroniki przyszłości

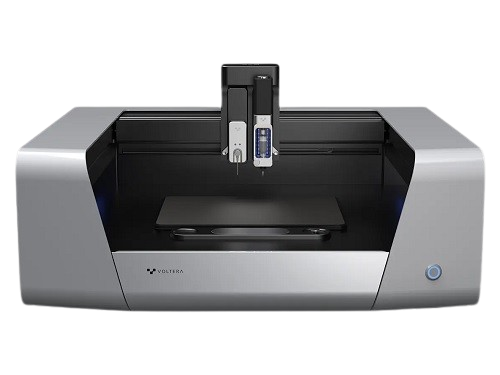

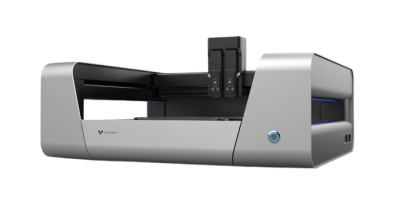

Voltera NOVA to zaawansowany system direct ink write (DIW) zaprojektowany do szybkiego drukowania funkcjonalnych układów elektronicznych i materiałów przewodzących na szerokiej gamie podłoży — od sztywnych PCB po giętkie, rozciągliwe i nietypowe powierzchnie. Ta platforma nie jest zwykłą drukarką PCB — to narzędzie, które zmienia sposób, w jaki projektujesz, testujesz i prototypujesz elektronikę.
Dlaczego NOVA to must‑have w laboratorium i R&D
Wszechstronna wydajność drukowania: obsługuje beznarzędziowe nanoszenie przewodzących, dielektrycznych, adhezyjnych i innych funkcjonalnych materiałów bez potrzeby ekranów lub szablonów — co oznacza mniej marnotrawstwa i szybsze iteracje prototypów.
Precyzja i niezawodność: dzięki systemowi closed‑loop i kontroli temperatury materiałów do 40 °C możesz drukować z rozdzielczością linii nawet 0,1 mm i sterować gęstością materiałów o lepkości od 1 000 do 1 000 000 cP.
Elastyczność podłoży: NOVA obsługuje różne substraty — od sztywnych FR4 czy szkła, przez elastyczne PET i poliamidy, aż po rozciągliwe TPU i materiały porowate jak papier.
Duża strefa robocza: obszar roboczy o wymiarach 220 × 300 mm pozwala projektować większe obwody lub jednocześnie drukować wiele komponentów.
Zintegrowana kontrola i wizja: inteligentny system wizyjny i kamera o wysokiej rozdzielczości ułatwiają wyrównywanie ścieżek i kontrolę jakości wydruku, co przyspiesza wdrożenia prototypów do testów.
Kluczowe zalety inwestycyjne
Potężne narzędzie R&D — skraca czas iteracji nawet o 90% i redukuje koszty materiałowe o ponad 95%, co robi różnicę w badaniach i rozwoju nowych produktów.
Od prototypu do produkcji — NOVA ułatwia przejście od fazy testów w laboratorium do skalowania procesów drukowania w większych seriach.
Intuicyjne oprogramowanie — przeglądarkowa appka z pomocą krok po kroku, biblioteką materiałów i kompatybilnością z Gerber sprawia, że obsługa jest prosta nawet dla zespołów bez doświadczenia w drukowaniu funkcyjnych materiałów.
Dla kogo jest NOVA?
Voltera NOVA to idealne narzędzie dla zespołów badawczo‑rozwojowych, inżynierów materiałowych, startupów technologicznych oraz laboratoriów uczelnianych, które chcą:
- projektować i testować elastyczne sensory, bioelektronikę lub komponenty wearable,
- eksperymentować z nowymi materiałami funkcjonalnymi,
- drukować wielowarstwowe układy elektroniczne in‑house, bez potrzeby outsourcingu produkcji.
Technologia Voltera NOVA znajduje zastosowanie w kluczowych obszarach rozwoju nowoczesnej elektroniki, takich jak:
