Otwórz nowe możliwości

• Druk bezpośredni z materiałów funkcjonalnych
• Aplikacje wykraczające poza klasyczne PCB i krzem

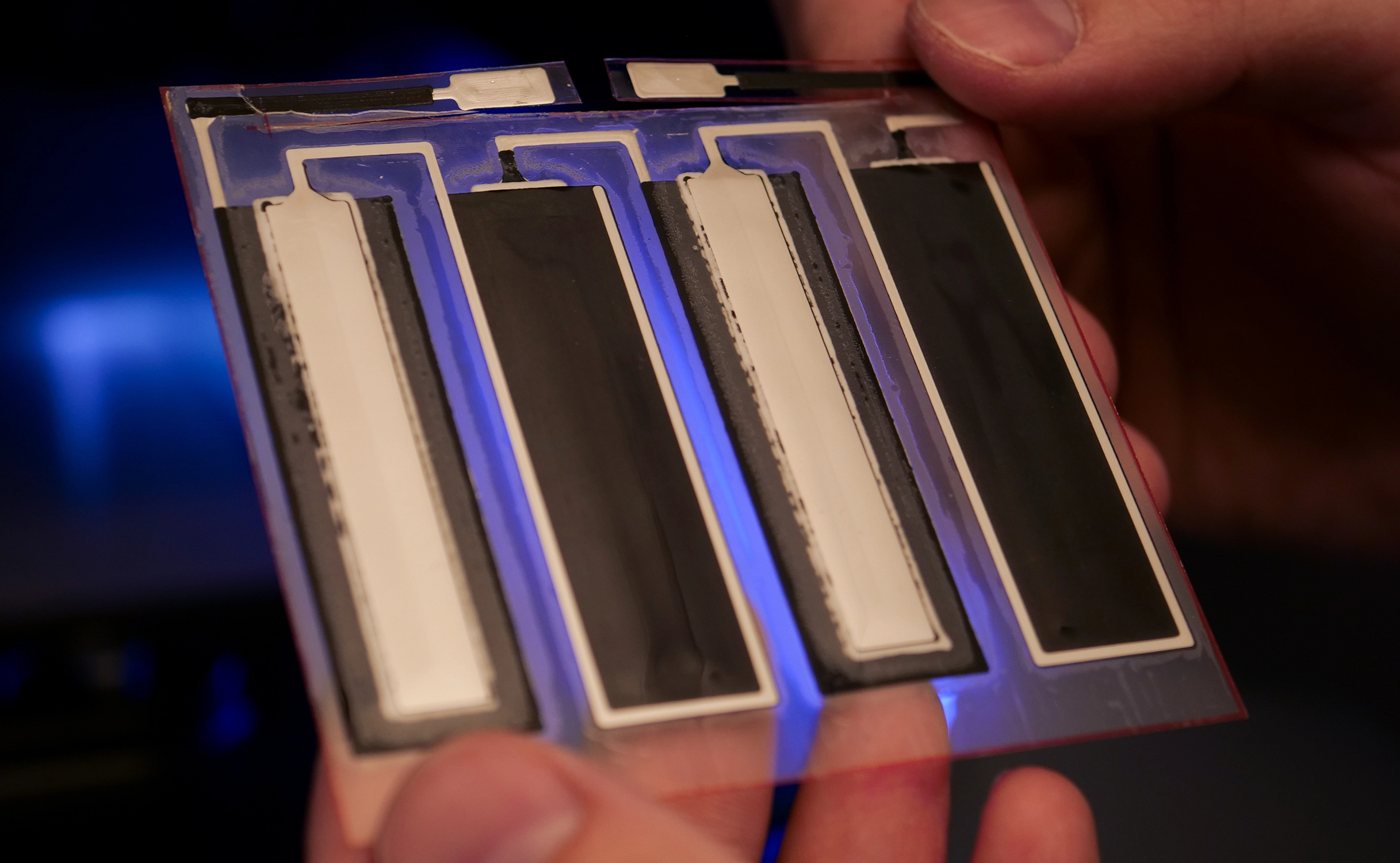

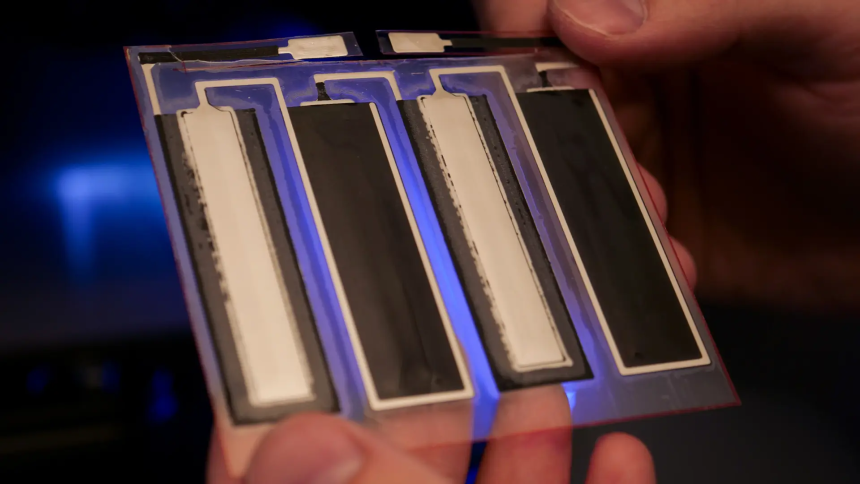

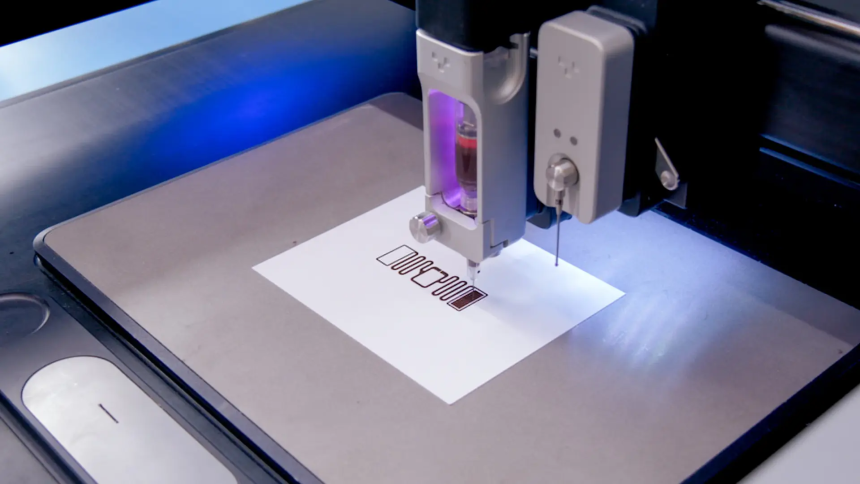

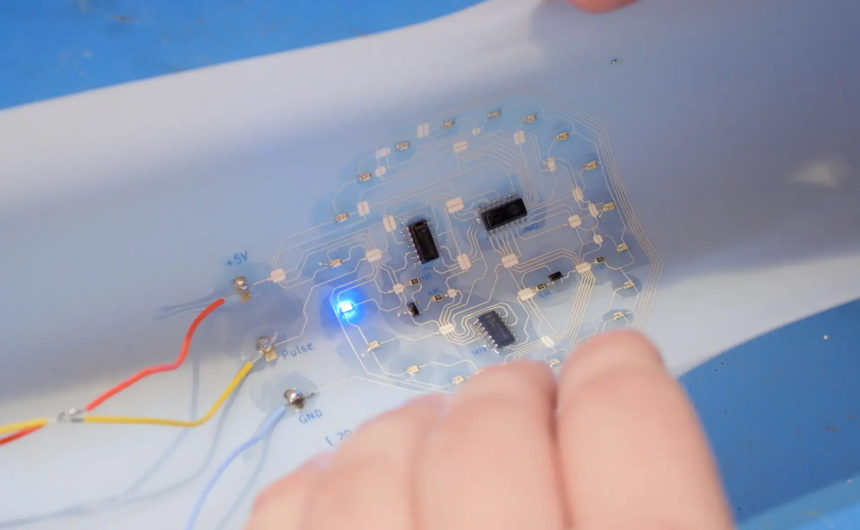

• Elastyczna elektronika, sensory, ogniwa, anteny, tekstylia

Przyspiesz R&D

• Brak oprzyrządowania, odpadów i czyszczenia
• Do 90% szybsza iteracja projektów
• Do 96% mniej zużytego materiału w fazie R&D

Pełna swoboda materiałowa

• Materiały o lepkości 1000–1000000 cP
• Materiały przewodzące, dielektryczne, biozgodne i inne materiały funkcjonalne

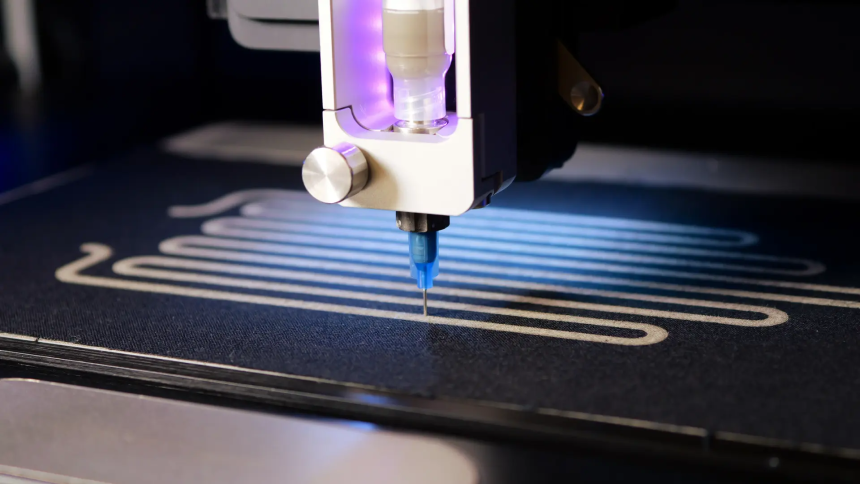

• Druk na szkle, polimerach, papierze, tkaninach i podłożach elastycznych

Co jest w zestawie

• Drukarka NOVA
• Inteligentny dozownik
• Inteligentna sonda
• Stół próżniowy (Vacuum Table)
• Farba przewodząca (Conductive Ink)

• Czujnik ciśnienia (Pressure Sensor) – 3 szt.
• Mocowanie kotwiczne (Anchor Mount) – 4 szt.
• Uchwyt obrotowy (Swivel Mount) – 4 szt.
• Śruby motylkowe – 4 szt.
• Przezroczyste wkłady (Clear Cartridges) – 4 szt.
• Wkłady blokujące promieniowanie UV (UV Blocking Cartridges) – 4 szt.
• Złączki Luer (Luer Couplers) – 4 szt.
• Nasadka na końcówkę (Tip Cap) – 3 szt.
• Tłoki (Pistons) – 16 szt.
• Dysze Subrex 100 µm – 4 szt.
• Dysze Subrex 150 µm – 4 szt.
• Dysze Subrex 225 µm – 4 szt.
• Arkusze podłoża PET – 10 szt.
• Arkusze podłoża poliimidowego (PI) – 2 szt.
• Arkusze podłoża TPU – 5 szt.
• Klucz do dysz (Nozzle Wrench)
• Adapter Wi-Fi
• Szczotka do czyszczenia
• Kabel zasilający
• Zasilacz
• Kabel Ethernet

Zobacz więcej (21)▾

Plan to przeglądarkowa aplikacja Voltery – bez instalacji, działa w dowolnym systemie operacyjnym:

• Kompatybilność z plikami Gerber
• Do 4 warstw w pojedynczym stack-upie
• Centralna biblioteka materiałów z gotowymi recepturami
• Prowadzone walk-through z filmami instruktażowymi
• Kontrola kierunku ścieżek narzędzia (eliminacja kieszeni powietrznych)
• Wsparcie live chat dostępne w aplikacji

Plan znacząco skraca krzywą uczenia się – użytkownicy tworzą zaawansowane projekty już w pierwszych dniach pracy z NOVA.

„Moje badania dotyczą rozwoju elastycznych i rozciągliwych sensorów dla elektroniki noszonej. Dzięki funkcji Plan mogę rozdzielić elementy sensora, ścieżki i komponenty na osobne warstwy oraz usunąć toolpathy, których nie chcę. Najbardziej pomogła mi możliwość zmiany kierunku ścieżek narzędzia – nie ma kieszeni powietrznych, a szerokość ścieżki jest bardzo jednorodna.”

Bez oprzyrządowania, odpadów i czyszczenia

• Do 90% szybsza iteracja projektów
• Do 96% redukcji kosztów materiałowych
• Brak form, masek i czasochłonnego czyszczenia sprzętu

Wszechstronność materiałowa

• Szerokość linii od 100 µm
• Lepkość materiału: 1000 – 1 000 000 cP
• Do 4 warstw w jednym stack-upie
• Temperatura materiału do 40°C

Obsługa różnych podłoży

• Sztywne – gwintowana siatka montażowa M5, 40×40 mm
• Podatne/elastyczne – porowaty tytanowy stół podciśnieniowy
• Nietypowe – niestandardowe uchwyty i fikstury

Wizja maszynowa z AR

• Wbudowana kamera 1920×1080
• Rozdzielczość do 17 µm/piksel (zależnie od podłoża)
• Nakładka augmented reality do wyrównania wzoru
• Kontrola jakości druku w czasie rzeczywistym

Precyzja i zamknięta pętla

• Rozdzielczość XYZ: 2,5 µm × 7 µm × 1,25 µm
• Dokładność pozycjonowania: ±20 µm
• Sprzężenie zwrotne ciśnienia w pętli zamkniętej
• Dozowanie z kontrolą temperatury

Intuicyjne oprogramowanie

• Przeglądarkowa aplikacja Plan (brak instalacji)
• Kompatybilność z plikami Gerber
• Centralna biblioteka materiałów
• Wsparcie live chat w aplikacji

„Interfejs NOVA jest na tyle przyjazny, że mogę spokojnie powierzyć obsługę maszyny naszym technikom – bez konieczności wielotygodniowego szkolenia.”

„NOVA otwiera aplikacje, które wykraczają poza klasyczną elektronikę krzemową i PCB – umożliwia nam druk struktur na podłożach i z materiałów, które w standardowych procesach byłyby nieosiągalne.”

„Drukujemy farby z nanorurek węglowych, z których emitowane polowo elektrony zasilają nasze urządzenia. NOVA umożliwia nam iterowanie tych struktur z prędkością niedostępną w klasycznych procesach laboratoryjnych.”

Jakie materiały mogę drukować?

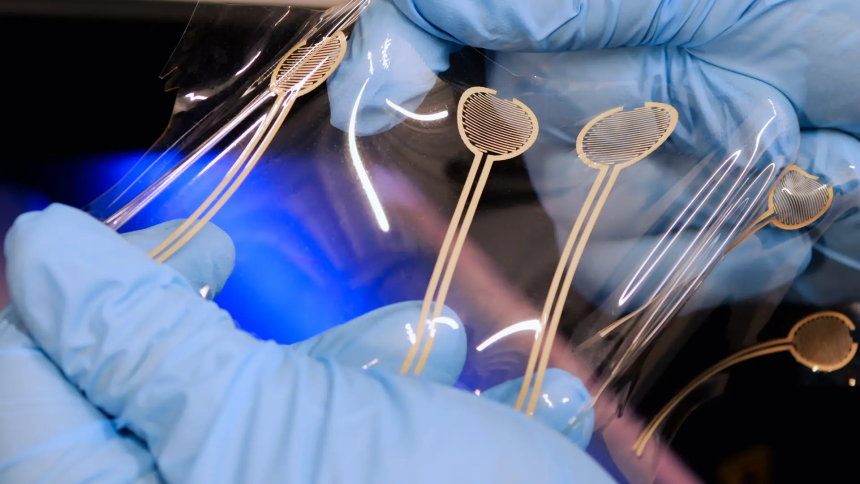

NOVA obsługuje materiały o lepkości od 1000 do 1 000 000 cP – pasty przewodzące (srebro, miedź, złoto, węgiel), dielektryki, materiały biozgodne, elektrolity i inne materiały funkcjonalne.

Na jakich podłożach można pracować?

Sztywne (siatka montażowa M5), podatne i elastyczne (porowaty tytanowy stół podciśnieniowy) oraz nietypowe geometrie (niestandardowe uchwyty) – szkło, polimery PI/PET/TPU, papier, tkaniny.

Ile warstw można wydrukować?

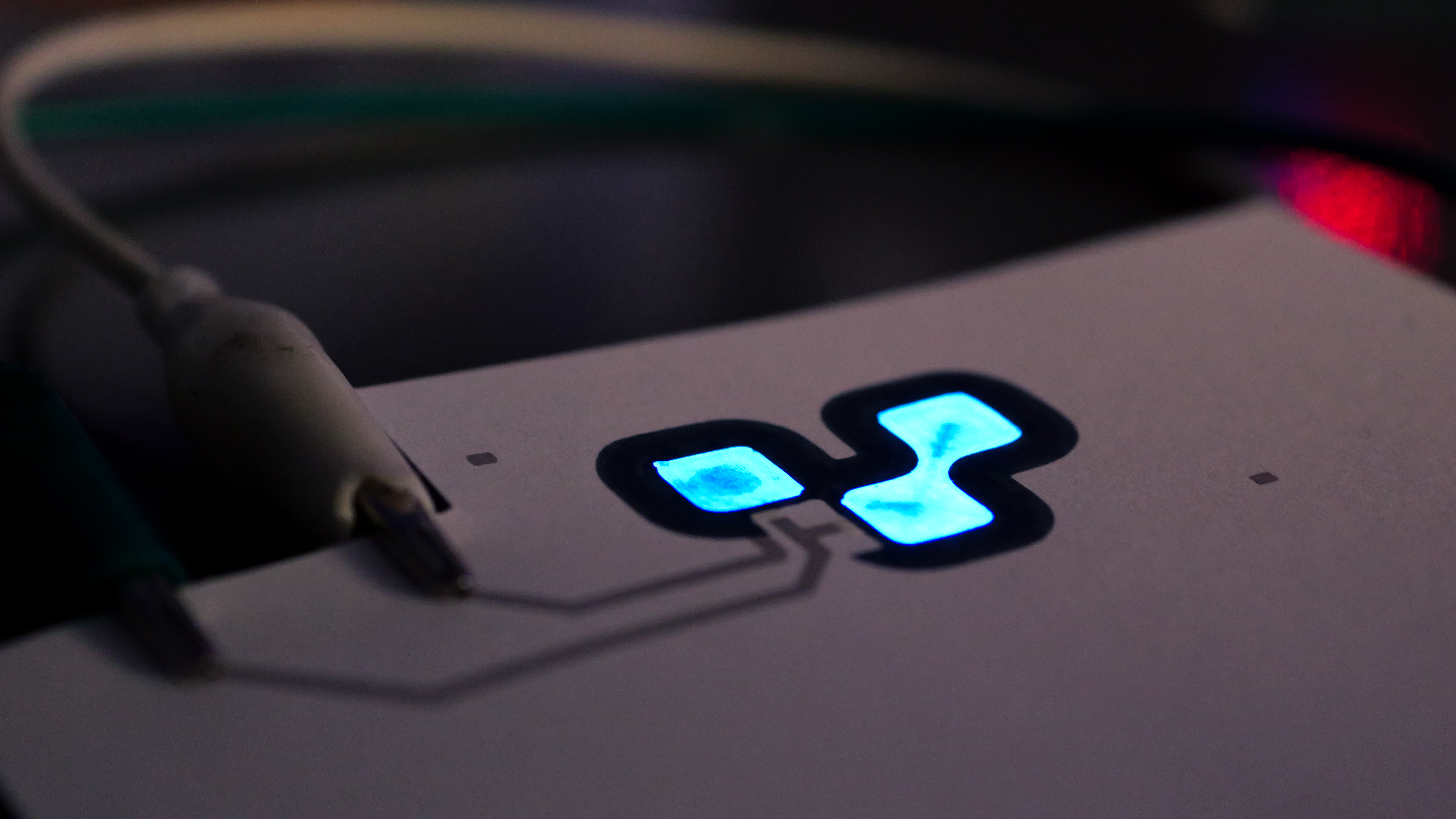

Do 4 warstw w ramach jednego projektu stack-up dzięki oprogramowaniu Plan – idealne dla struktur EL, sensorów wielowarstwowych i ogniw.

Jakie są wymagania zasilania?

Standardowe gniazdo sieciowe: 100–240 VAC, 50/60 Hz, 221 W. NOVA nie wymaga dedykowanej instalacji laboratoryjnej.

Czy Plan wymaga instalacji?

Nie. Plan to aplikacja przeglądarkowa – działa w każdym systemie operacyjnym, bez pobierania. Obsługuje pliki Gerber, a wsparcie techniczne jest dostępne w formie live chat w aplikacji.

Czy dostępne są dodatkowe moduły?

Tak – dzięki portom ze sprzęgłami kinematycznymi możliwa jest szybka wymiana: moduł utwardzania UV, wymienne głowice dozujące oraz akcesoria do pracy z różnymi formatami strzykawek.
