Odladzanie dronów i ogrzewanie powierzchni folią grafenową
Grafenowe folie grzewcze BLACKLEAF BLACKHEATER chronią skrzydła, akumulatory i elektronikę dronów przed lodem i mrozem. Systemy Voltera V-One i NOVA pozwalają wydrukować własną grzałkę na kompozycie lub tkaninie. Zebraliśmy projekty, wyniki testów i gotowe produkty.

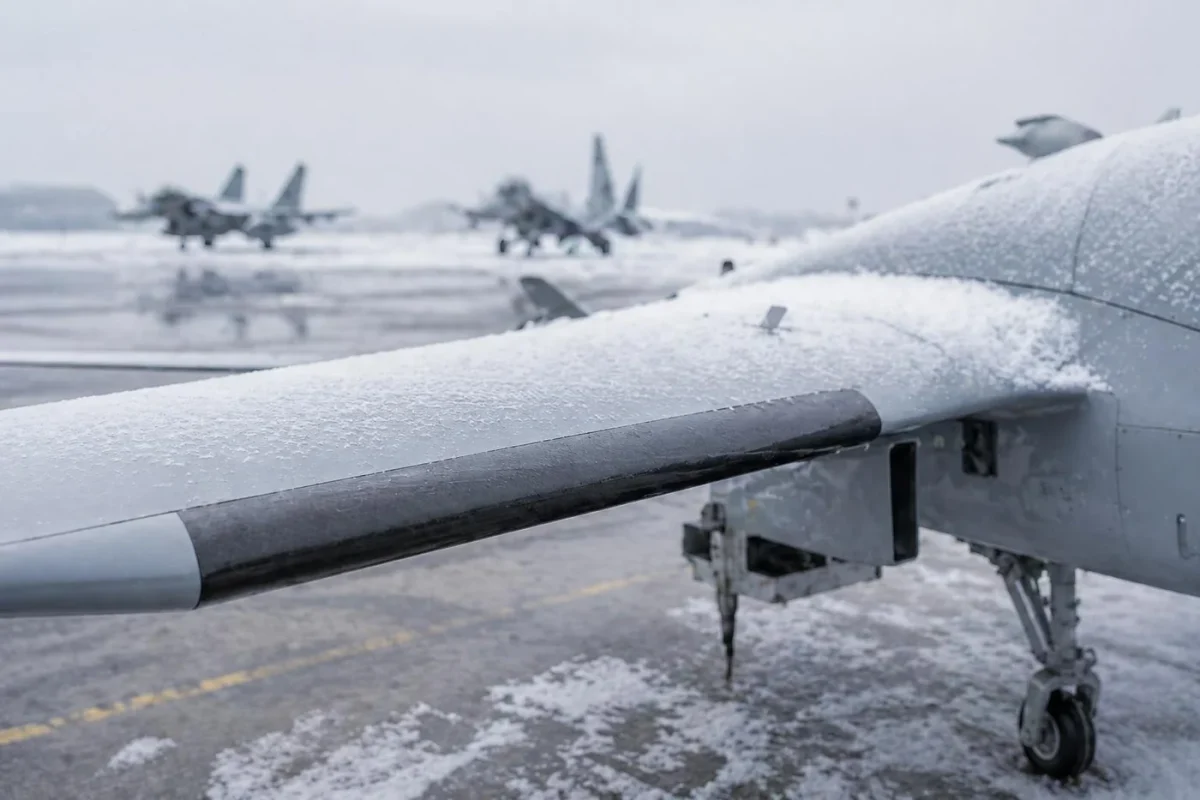

Folia grzewcza na krawędzi natarcia skrzydła UAV (wizualizacja BLACKLEAF).
Ciepło dokładnie tam, gdzie dron go potrzebuje
Lód na krawędzi natarcia zmienia aerodynamikę, a mróz skraca czas pracy akumulatora. Cienka folia grafenowa grzeje równomiernie całą powierzchnię i waży kilkanaście gramów, więc można ją dodać bez przebudowy płatowca.
Odladzanie skrzydeł i usterzenia
Samoprzylepną folię GPAD 20+ (500 × 50 mm, 12 V, 20 W) nakleja się na krawędź natarcia. Folię można docinać na wymiar zgodnie z zaleceniami producenta.
Akumulator i elektronika pokładowa
Folia umieszczona pod pakietem lub modułem może pomagać utrzymywać temperaturę pracy na mrozie. Do małych pakietów pasuje GPAD 30+ (100 × 100 mm, 12 V, 4 W).
Wabik termiczny i kontrolowana sygnatura termiczna
Producent wskazuje folię do kontroli sygnatury w podczerwieni, np. jako wabik termiczny odtwarzający ślad cieplny obiektu.

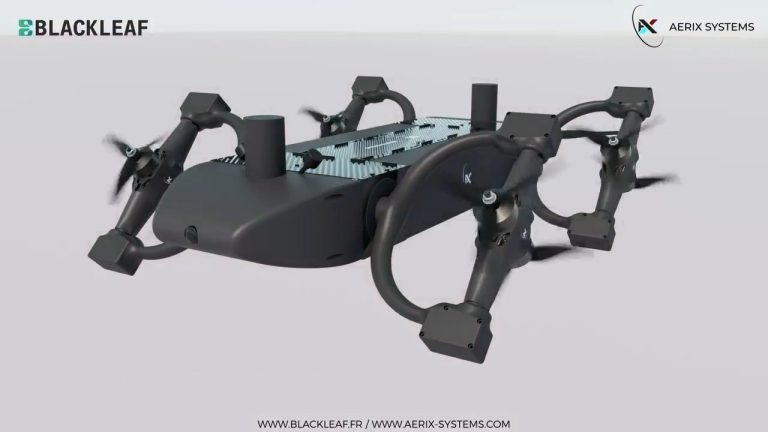

Dron AXS-μ1 z BLF SHIELD
AERIX SYSTEMS pokazał drona z grafenowym systemem BLACKLEAF ograniczającym sygnaturę radarową: modułowym, lekkim i w pełni pasywnym (UAV SHOW 2025).
Folie grzewcze BLACKHEATER GPAD – parametry i zastosowania
Pięć gotowych folii grafenowych, pracujących w temperaturze otoczenia od −40 °C. Do pracy potrzebny jest zewnętrzny układ regulacji temperatury – dla GPAD 20+ producent wskazuje czujnik i regulator ON/OFF lub PID.

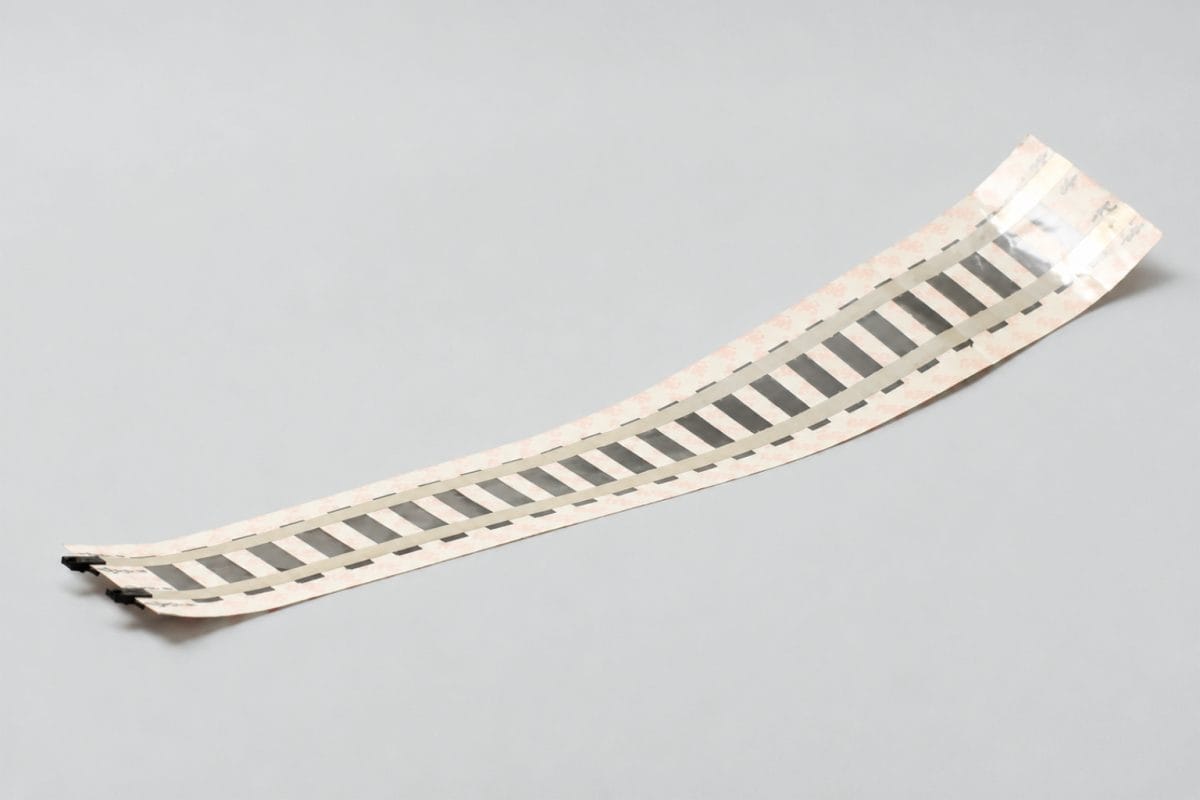

GPAD 20+ – drony i UAV
Odladzanie krawędzi natarcia, ogrzewanie akumulatora i elektroniki, wabik termiczny.

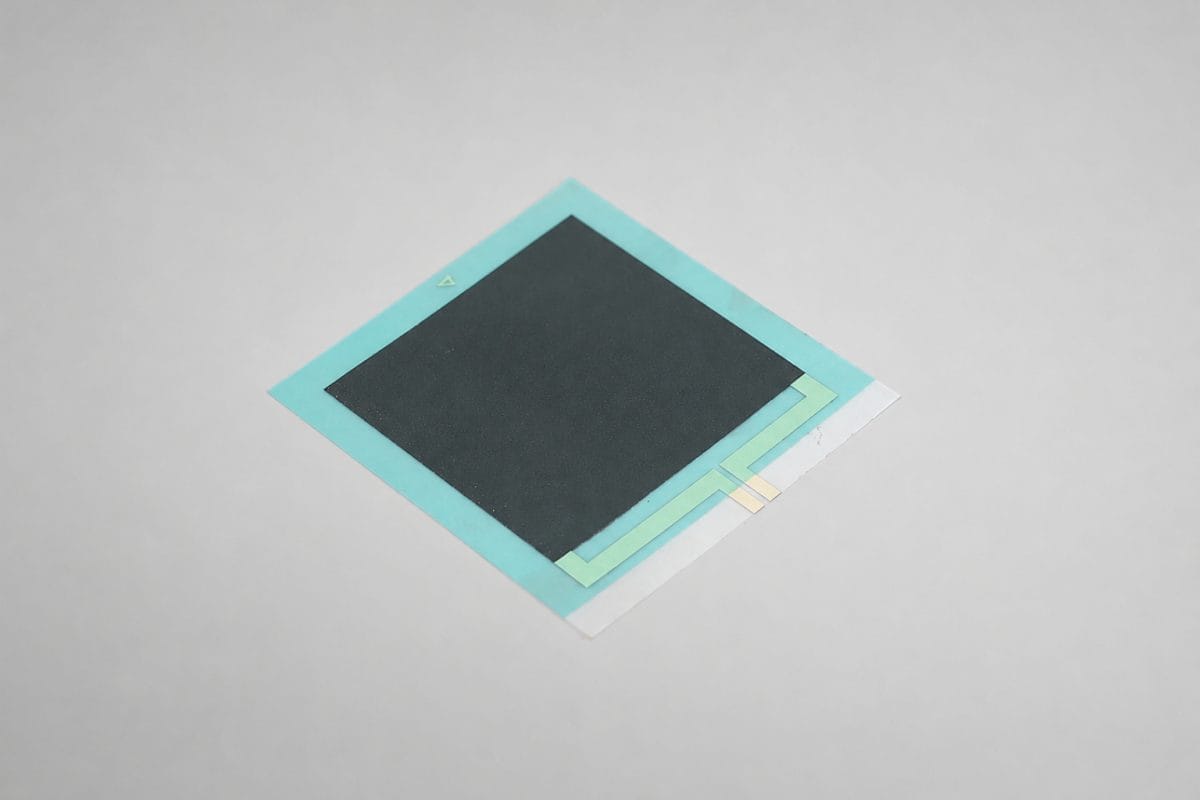

GPAD 30+ – baterie i elektronika
Lokalne grzanie modułów, szaf sterowniczych i ochrona przed kondensacją.
GPAD 40+ – duże powierzchnie
Baterie, szafy elektryczne i ochrona przed kondensacją przy zasilaniu 48 V.

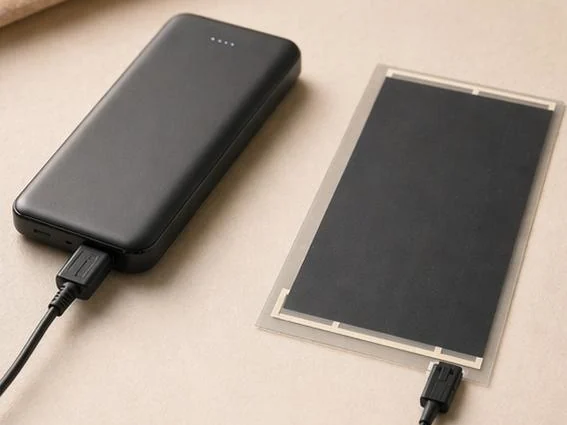

GPAD 10+ – zasilanie z powerbanku
Odzież grzewcza i komfort osobisty; zasilanie 5 V przez USB-C.

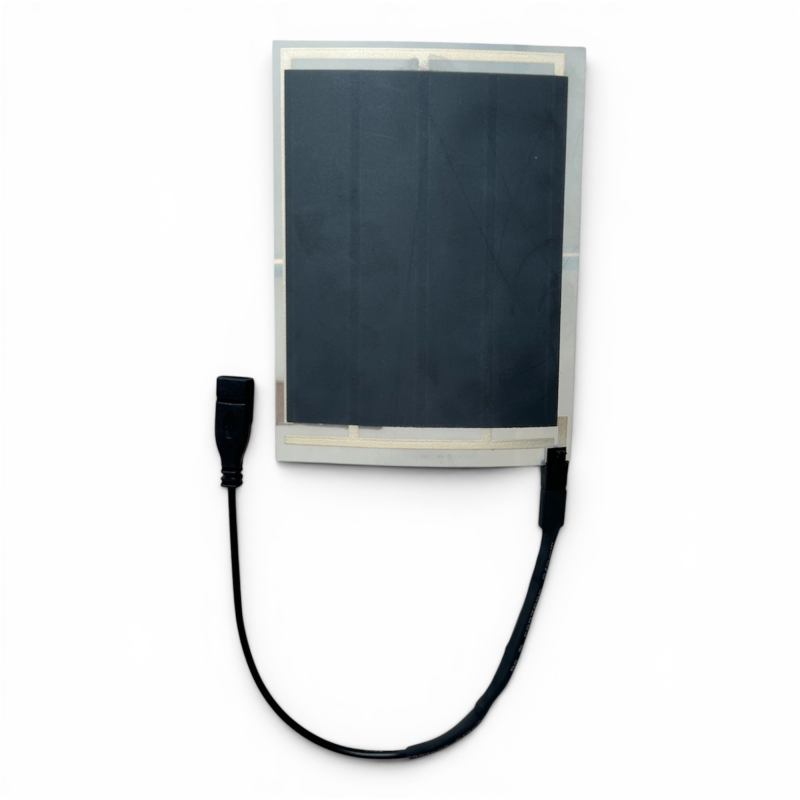

GPAD 11+ – integracja OEM
Wersja 5 V do wbudowania w odzież i urządzenia.
Folia na zamówienie
Gdy żaden format nie pasuje, BLACKLEAF projektuje folię pod Twój wymiar, kształt, napięcie i moc.
- napięcie od 3 do 480 V
- gęstość mocy od 0,01 do 6 W/cm²
- do 200 °C w szczycie
- grubość 50–300 µm, minimalny promień gięcia 2 mm
- PET, TPU, PEI, PU, tekstylia
Parametry według kart produktów w sklepie Chemikonics; temperatura powierzchni w warunkach referencyjnych producenta.
Jak folia BLACKHEATER zachowuje się w teście odladzania
Dane BLACKLEAF z prototypu systemu odladzania: folia 300 × 300 mm na PET z elektrodami srebrnymi (48 V, 0,09 W/cm², do 120 °C), zaprezentowane na TechBlick Berlin 2026.

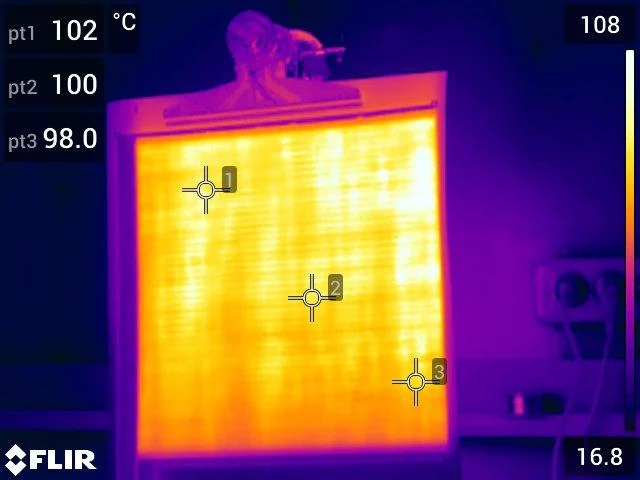

Termogram folii 300 × 300 mm: 102, 100 i 98 °C w punktach pomiarowych.

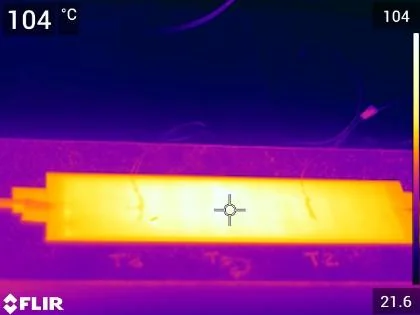

Termogram w teście wytrzymałościowym – po 7 godzinach pracy przy ok. 100 °C.
Grafenowe ogrzewanie powierzchni poza lotnictwem
Ta sama technologia grzeje duże powierzchnie i pojedyncze elementy infrastruktury. BLACKLEAF nazywa to „aktywnymi powierzchniami”: ciepło trafia tam, gdzie jest potrzebne, zamiast ogrzewać całe otoczenie.

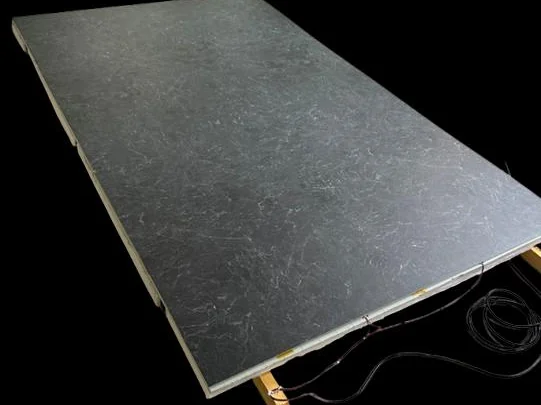

Podłoga w transporcie publicznym
Prototyp z 9 grzałek po 3200 cm² (łącznie 2,9 m²) z równomiernym rozkładem temperatury potwierdzonym kamerą termowizyjną.

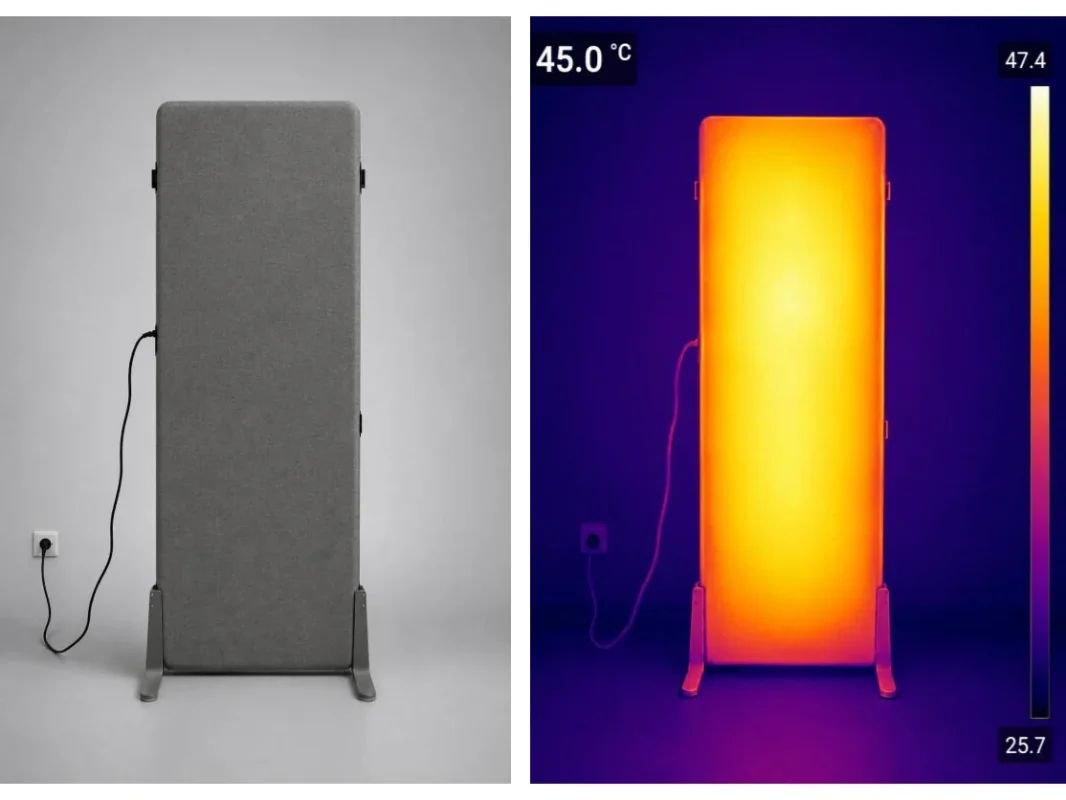

Panel promiennikowy 1800 × 700 mm
Od koncepcji do produktu: panel 230 V, 500 W, grzejący do 45–50 °C. Na termogramie widać jednorodne pole temperatury.

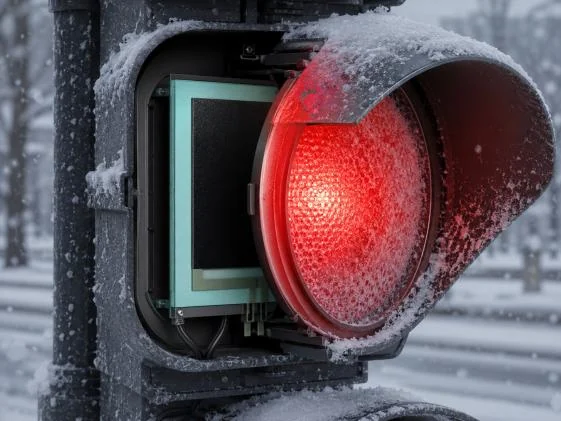

Sygnalizatory i szafy sterownicze
Folie GPAD 30+ i 40+ grzeją szafy elektryczne i chronią elektronikę przed kondensacją; producent pokazuje je też za szybą sygnalizatora.
Rozjazdy kolejowe
Folię nakleja się na elementy rozjazdu lub w ich pobliżu, tam gdzie tworzy się lód, zamiast ogrzewać całe otoczenie gazem czy nawiewem.
Hale i magazyny
Folia pod płytkami, deską lub winylem tworzy strefy grzewcze bez 8–12 cm wylewki, jakiej wymaga ogrzewanie wodne. Według danych BLACKLEAF kable grzejne mogą zużywać do 30% więcej energii niż folie grzewcze w porównywalnych zastosowaniach.
Silosy zbożowe
Panele grzewcze ogrzewają zimne miejsca na ścianach, stożkach i kanałach silosu, gdzie zbiera się kondensat, chroniąc jakość ziarna.
Heat tracing rur i zbiorników
Paski folii owija się lub laminuje bezpośrednio na rurach, zaworach i zbiornikach, pod izolacją – bez wielu połączeń kablowych.
Grzałki drukowane na kompozytach i tkaninach
Kiedy potrzebujesz grzałki o nietypowym kształcie albo zintegrowanej z konstrukcją, możesz ją wydrukować sam. Voltera drukuje farby przewodzące bez masek i sit, więc prototyp powstaje w ciągu dnia.

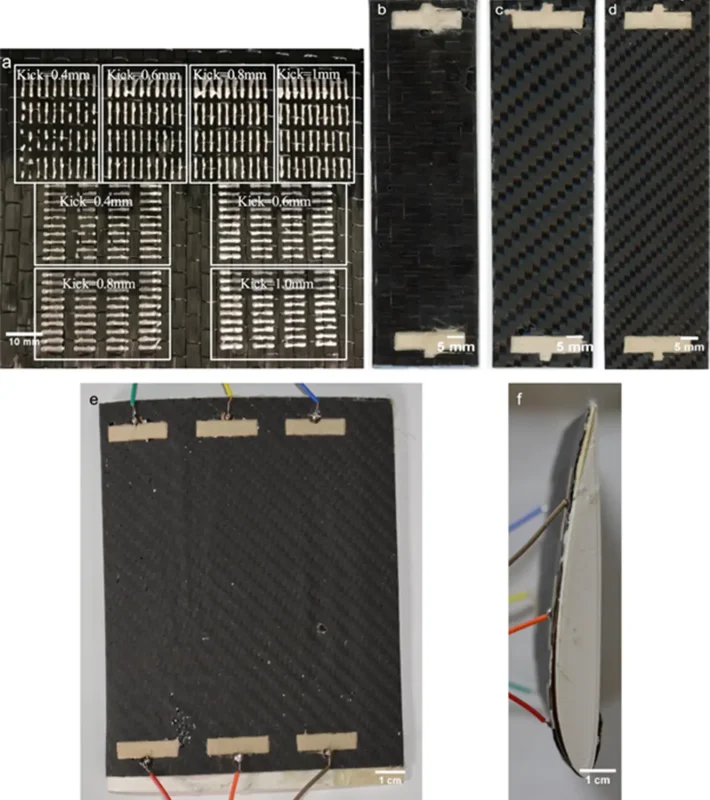

York University – samonagrzewające się skrzydło UAV
Zespół dr. Gerda Graua wydrukował na V-One srebrne elektrody na tkaninie z włókna węglowego. Po nasyceniu żywicą powstał element skrzydła, który sam pełni rolę grzałki do odladzania. Publikacja opisuje pomiary temperatury, bez testów w warunkach oblodzenia.

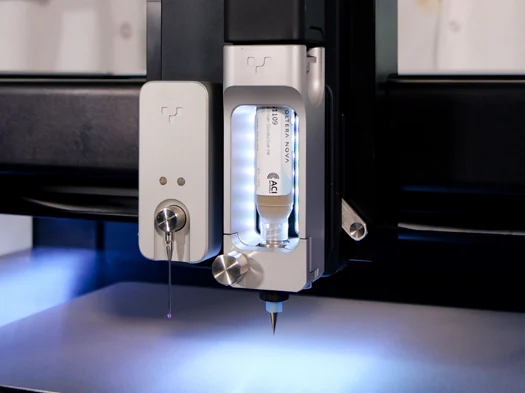

NOVA – grzałka na bawełnianej rękawicy
NOVA wydrukowała ścieżkę grzejną z farby ACI SH5025 bezpośrednio na tkaninie. Przy 12 V rękawica osiąga ok. 40 °C, a wyższe napięcie podnosi temperaturę.
NOVA – rozciągliwe grzałki i pasty termiczne
Obwód z rozciągliwej srebrnej farby na TPU, wszyty w kieszeń, nagrzewał się do 45–50 °C w minutę; druk trwał poniżej 15 minut. NOVA dozuje też pasty i żele termoprzewodzące na komponenty.
Gotowa folia, folia na zamówienie czy własny druk?
Gotowa folia GPAD
Najszybsza droga do testu w locie lub na stanowisku. Wybierz format i napięcie z tabeli powyżej.
Folia BLACKHEATER na zamówienie
Własny kształt, napięcie i moc – projekt i produkcja po stronie BLACKLEAF.
Voltera NOVA
Druk grzałek, czujników i anten na tkaninach, folii i kompozytach we własnym laboratorium.
Voltera V-One
Prototypy sterowników i elektroniki pokładowej oraz druk elektrod na włóknie węglowym.
Zobacz projekty w działaniu
Dron AXS-μ1 z grafenowym BLF SHIELD
AERIX SYSTEMS i BLACKLEAF, UAV SHOW 2025 (Bordeaux).
Podgrzewana rękawica drukowana na bawełnie
Voltera NOVA drukuje grzałkę z farby przewodzącej na tkaninie.
NOVA: elektronika sztywna, elastyczna i rozciągliwa
Przegląd materiałów i podłoży, na których drukuje NOVA.
Jak wygląda współpraca z Chemikonics
1. Opisz zastosowanie
Napisz, co chcesz grzać (krawędź skrzydła, akumulator, szafę, podłogę), jakie masz napięcie i ile miejsca.
2. Dobieramy rozwiązanie
Proponujemy gotową folię GPAD, folię na zamówienie od BLACKLEAF albo własny druk na Voltera.
3. Przygotowujemy ofertę
Otrzymujesz indywidualną ofertę z kartami technicznymi. Terminy i warunki potwierdzamy po zapytaniu.
Pytania o odladzanie dronów i folie grzewcze
Jak działa odladzanie drona folią grzewczą?
Cienką folię grafenową przykleja się na krawędzi natarcia skrzydła lub usterzenia. Prąd płynący przez warstwę grafenu wytwarza ciepło (efekt Joule’a), które ma nie dopuszczać do narastania lodu. Dla GPAD 20+ producent wymaga zewnętrznego czujnika i regulatora temperatury (ON/OFF lub PID).
Którą folię BLACKHEATER wybrać do drona?
GPAD 20+ powstała z myślą o dronach: format 500 × 50 mm, 12 V DC, 20 W, grubość 295 µm i masa 15 g. Do ogrzewania akumulatora i elektroniki pasuje też mniejsza GPAD 30+ (100 × 100 mm, 12 V, 4 W).
Ile prądu pobiera folia GPAD 20+?
Prąd nominalny wynosi 1,6 A przy 12 V (moc 20 W, rezystancja 7,5 Ω). Moc grzania trzeba uwzględnić w budżecie energetycznym drona.
W jakiej temperaturze pracują folie BLACKHEATER?
Folie GPAD pracują w temperaturze otoczenia od −40 °C; maksymalna temperatura otoczenia podczas pracy wynosi +120 °C lub +100 °C, zależnie od modelu. GPAD 20+ osiąga ok. 95 °C na powierzchni przy 20 W w warunkach referencyjnych producenta.
Czy dane z testów potwierdzają skuteczność odladzania?
Testy BLACKLEAF dotyczą płaskich próbek: równomierności temperatury (±2 °C), 7 godzin pracy przy ok. 100 °C i cykli grzania. Skuteczność odladzania na konkretnym skrzydle trzeba potwierdzić we własnych testach, np. w komorze klimatycznej lub w locie.
Czy można zamówić folię o własnym kształcie?
Tak. BLACKLEAF projektuje folie według parametrów klienta: napięcie od 3 do 480 V, gęstość mocy od 0,01 do 6 W/cm², grubość 50–300 µm, podłoża PET, TPU, PEI, PU lub tekstylia.
Czy Voltera V-One może wydrukować grzałkę?
Tak. York University użył V-One do wydruku srebrnych elektrod na tkaninie z włókna węglowego, z której powstał samonagrzewający się element skrzydła UAV. Do grzałek na tkaninach i podłożach rozciągliwych lepiej sprawdza się NOVA.
Czy Chemikonics podaje ceny folii i drukarek?
Nie. Oferty przygotowujemy indywidualnie, po poznaniu zastosowania i ilości. Skorzystaj z przycisku „Zapytaj o ofertę”.
Publikacje i materiały badawcze
- Ba H., Truong-Phuoc L., Romero T., Sutter C., Nhut J.-M., Schlatter G., Giambastiani G., Pham-Huu C., Lightweight, few-layer graphene composites with improved electro-thermal properties as efficient heating devices for de-icing applications, Carbon 182 (2021) 655–668. DOI →
- Ba H., Truong-Phuoc L., Papaefthimiou V., Sutter C., Pronkin S., Bahouka A., Lafue Y., Nguyen-Dinh L., Giambastiani G., Pham-Huu C., Cotton Fabrics Coated with Few-Layer Graphene as Highly Responsive Surface Heaters and Integrated Lightweight Electronic-Textile Circuits, ACS Applied Nano Materials 3(10) (2020) 9771–9783. DOI →
- Idris M. K., Qiu J., Melenka G. W., Grau G., Printing electronics directly onto carbon fiber composites: unmanned aerial vehicle (UAV) wings with integrated heater for de-icing, Engineering Research Express 2(2) (2020) 025022. DOI →
