Druk elektroniki dla laboratoriów R&D, uczelni i szkół
Voltera V-One i NOVA pozwalają zespołom badawczym i dydaktycznym drukować płytki PCB, czujniki i elastyczną elektronikę na miejscu – bez zlecania prototypów na zewnątrz i bez przygotowywania sit czy masek. Od projektu do pierwszego działającego układu w jeden dzień.

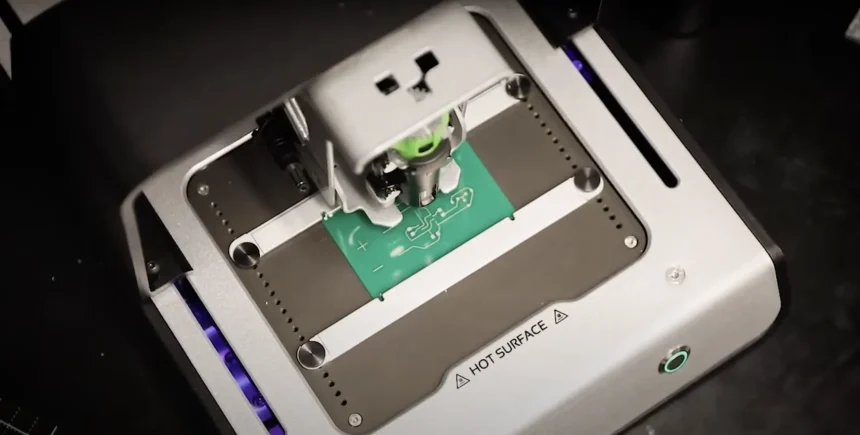

Voltera V-One w laboratorium Princeton University.
Dlaczego zespoły R&D i uczelnie wybierają drukarki Voltera
Prototypowanie elektroniki w laboratorium zwykle oznacza zlecanie płytek na zewnątrz albo przygotowywanie sit i masek przy każdej zmianie projektu. Drukarki Voltera przenoszą ten etap na biurko badacza lub studenta.
Iteracje w godziny, nie w tygodnie
Grupa Bao ze Stanfordu prototypuje kilka wzorów dziennie, a laboratorium York University skróciło przygotowanie wzorów w porównaniu z maskowaniem i cięciem laserowym. Zmiana projektu nie wymaga nowego szablonu.
Teoria połączona z praktyką
Studenci sami projektują, drukują, montują i testują układy. Na Princeton University powstają w ten sposób płytki do CubeSatów, a w koreańskich szkołach – projekty lekcyjne i konkursowe.
Elektronika elastyczna i bioelektronika
NOVA nanosi farby przewodzące na bazie srebra, miedzi i węgla na PET, poliwęglan czy TPU – od czujników zginania po elektrody biomedyczne.
Własne materiały i pełna kontrola
Zespół z Czeskiej Politechniki w Pradze (ČVUT) testował różne pasty przewodzące na podłożach z recyklingu i miał wyniki pomiarów tego samego dnia – bez zamawiania sit.
Voltera V-One w edukacji: od schematu do działającej płytki
V-One łączy w jednym urządzeniu druk ścieżek przewodzących, wiercenie otworów, dozowanie pasty lutowniczej i lutowanie rozpływowe (reflow). Uczniowie i studenci przechodzą pełen proces – projekt, wykonanie, montaż i testy – na własnym stanowisku, zamiast czekać na płytki od zewnętrznego producenta.
Gotowe projekty dydaktyczne
Voltera udostępnia zestawy ćwiczeń z dokumentacją krok po kroku. Ścieżka nauki prowadzi od złożenia i obserwacji układu, przez analizę schematu, po zaprojektowanie własnej płytki w programie ECAD.
- Stabilizator napięcia – obniżenie napięcia z 7–12 V do 5 V w układzie liniowym i impulsowym; nauka o stratach, sprawności i odprowadzaniu ciepła.
- Generator impulsów na układzie 555 – ładowanie kondensatora i regulacja szerokości impulsu.
- Licznik dziesiętny 0–99 – logika binarna i dziesiętna w praktyce, sterowanie dwoma wyświetlaczami siedmiosegmentowymi.

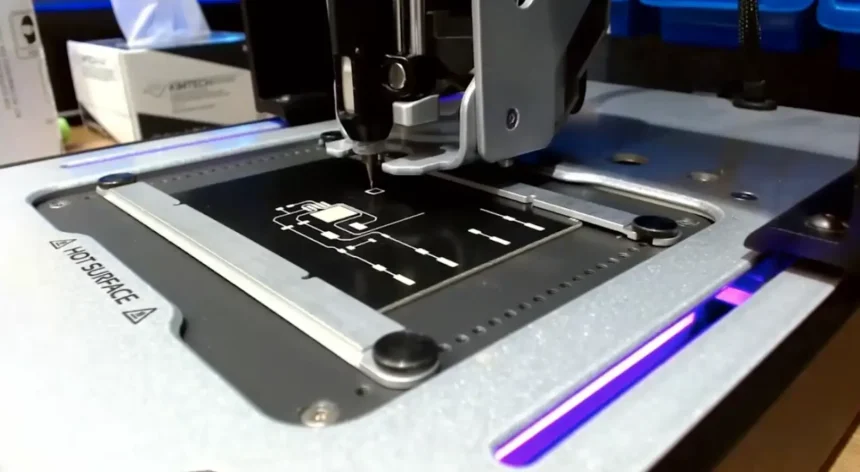

Pokaz druku płytki PCB na V-One podczas warsztatów dla nauczycieli.
ITIZ w Korei Południowej: ponad 200 drukarek V-One w szkołach i na uczelniach
ITIZ – autoryzowany partner Voltery w Korei Południowej od 2017 roku – wdrożył program nauczania projektowania PCB w liceach, na uczelniach i w szkołach zawodowych. W liceach na jedną klasę przypada 10–20 urządzeń, dzięki czemu uczniowie prototypują samodzielnie, a laboratoria uczelniane wykorzystują 1–2 drukarki do badań nad materiałami przewodzącymi. V-One służy też do testowania układów przed zawodami WorldSkills w kategorii Electronics.

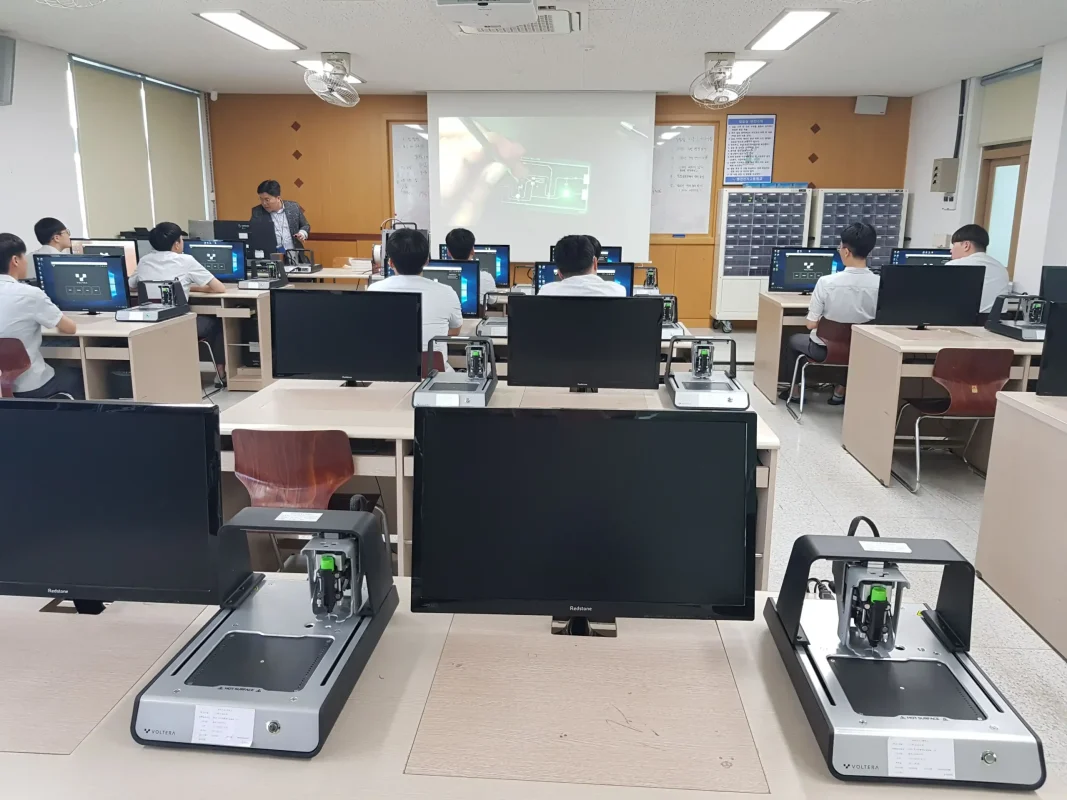

Sala lekcyjna wyposażona w drukarki V-One.

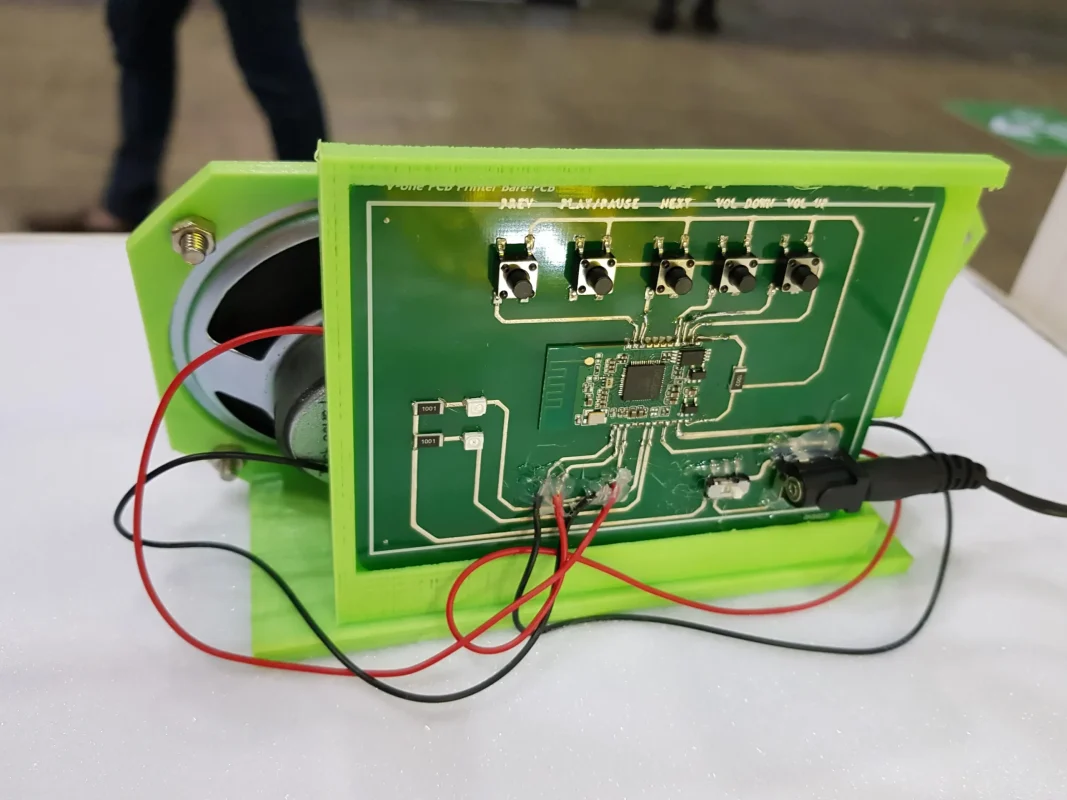

Płytka głośnika Bluetooth wykonana przez uczniów.

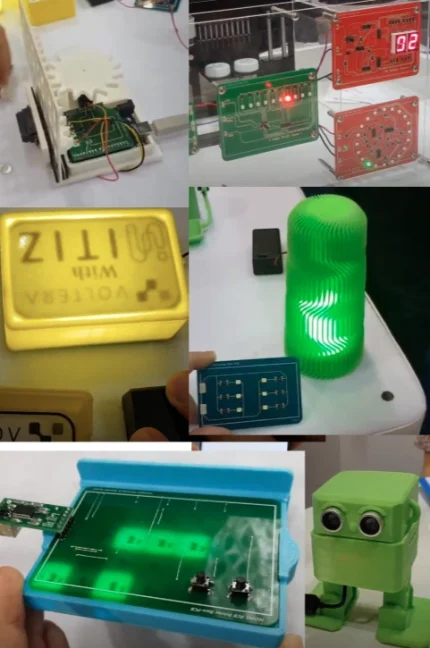

Projekty uczniów, m.in. robot sterowany głosem.

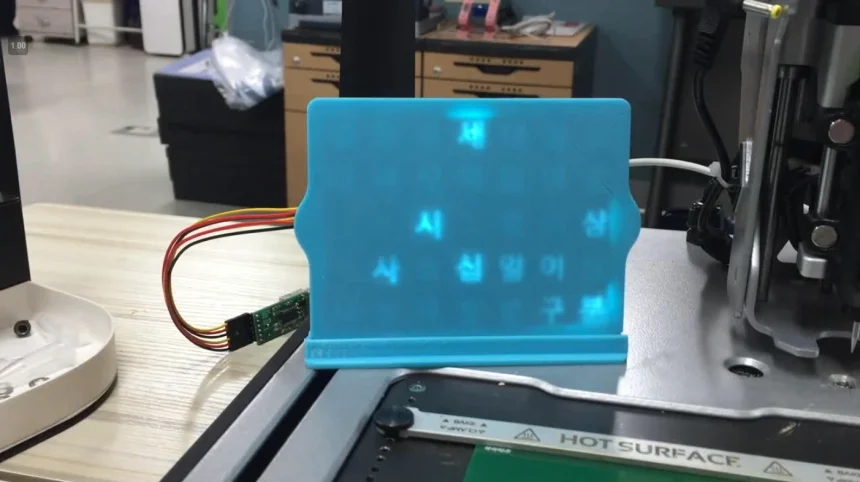

Zegar wyświetlający czas w alfabecie hangul.
Jak uczelnie i laboratoria wykorzystują Voltera V-One i NOVA
Od studenckich satelitów, przez elektroniczną skórę i bioelektronikę, po czujniki dla lotnictwa – tak zespoły badawcze i dydaktyczne na całym świecie pracują z drukarkami Voltera.
Princeton University – studenckie CubeSaty
Studenci inżynierii mechanicznej i lotniczej wykonują w kampusowym laboratorium płytki PCB do CubeSatów, czyli miniaturowych satelitów badawczych. Dzięki temu uczestniczą w całym cyklu: od projektu i prototypu, przez integrację i testy, aż po start.

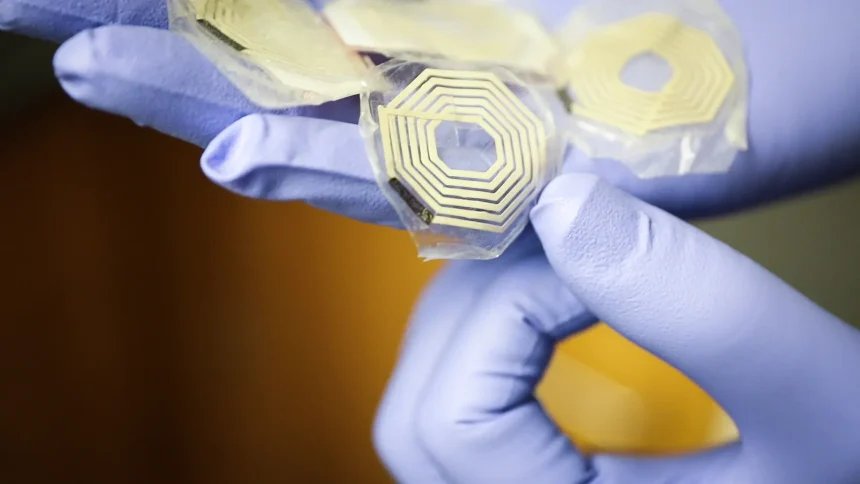

Stanford University – Bao Group
Zespół prof. Zhenan Bao rozwija elastyczne i rozciągliwe materiały oraz elektronikę, w tym elektroniczną skórę dla robotyki. V-One przyspieszył iteracje w porównaniu z maskami sitodrukowymi i pozwala wykonać kilka prototypów dziennie.

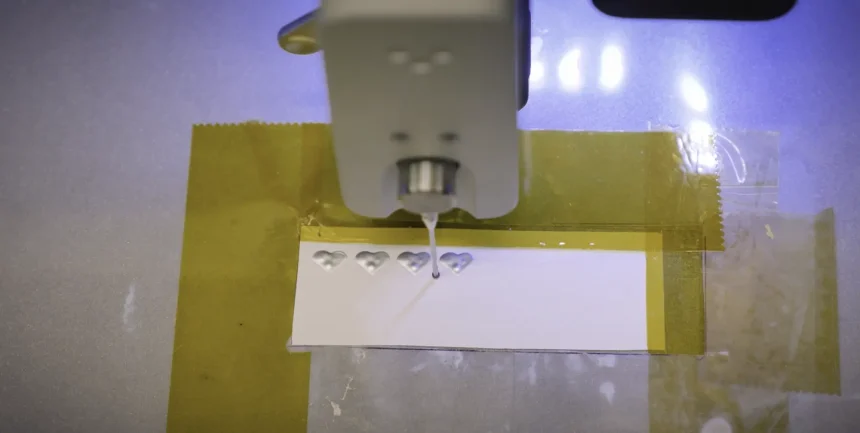

York University – laboratorium elektroniki addytywnej
Laboratorium prof. Gerda Graua korzysta z V-One od 2019 roku, a od 2022 roku także z NOVA. Zespół drukuje na podłożach elastycznych, m.in. elektrody tatuażowe, a NOVA umożliwiła precyzyjne nakładanie kolejnych warstw. Prace zaowocowały publikacjami naukowymi.
Polytechnique Montréal – bioelektronika
Zespół prof. Fabia Cicoiry drukuje na NOVA m.in. dwuwarstwowe czujniki nacisku na TPU (srebro i polimer przewodzący). Wzory, które wcześniej wymagały osobnych sit, powstają w jeden dzień, a duże pole druku (220 × 300 mm) eliminuje przestawianie podłoża.
Imperial College London – drukowane tensometry dla lotnictwa
Badacze pracujący nad monitorowaniem stanu kompozytów lotniczych wydrukowali na NOVA tensometry ze srebra i z węgla na podłożach elastycznych. Srebrne zapewniły niską rezystancję i powtarzalne pomiary oraz wytrzymały 1000 cykli obciążenia. Węglowe okazały się znacznie czulsze na zginanie i rozróżniały kierunek odkształcenia.

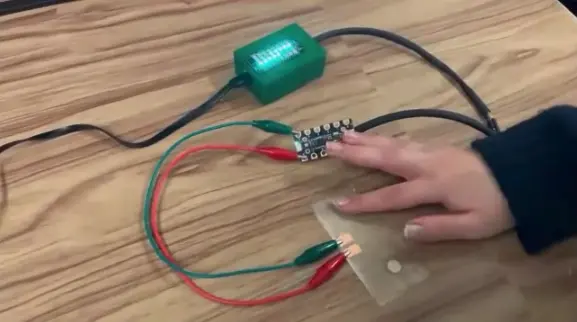

Tangho Green – elektronika na nanopapierze
Firma Tangho Green Canada testowała na NOVA podłoże z nanocelulozy jako ekologiczną alternatywę dla PET i poliimidu. Wydrukowane czujniki dotyku i anteny RFID działały poprawnie, a podczas wygrzewania w ok. 200 °C nanopapier pozostał stabilny, gdy PET się skurczył i odkształcił.
Co jeszcze prototypują zespoły R&D
Na NOVA i V-One powstają nie tylko płytki drukowane. Przykładowe zastosowania badawcze:
Płytki drukowane z odpadów po płytach winylowych – projekt SELECT
Zespół z Wydziału Elektrotechnicznego Czeskiej Politechniki w Pradze (ČVUT) i Uniwersytetu Chemiczno-Technologicznego w Pradze sprawdził, czy niepodlegający recyklingowi odpad PVC/PVAc z produkcji płyt winylowych może stać się podłożem dla elektroniki drukowanej. Projekt SELECT (2024–2026) finansowała czeska Agencja Technologiczna (TA ČR), a odpad pochodził od producenta płyt GZ Media.
- Odpad przetworzono na filament o średnicy 1,75 mm i drukowano z niego podłoża w technologii FDM. Materiał jest samogasnący i bez dodatków uniepalniających osiągnął klasę UL 94 V-0.
- V-One posłużył do wczesnych testów wykonalności, budowy demonstratorów i bieżącej weryfikacji: wzory można było nanosić, utwardzać i mierzyć tego samego dnia, bez wykonywania nowych sit.
- Najlepszy wynik dała farba przewodząca na bazie srebra Voltera Conductor 3: ok. 7 mΩ/□ przy grubości ok. 50 µm, wobec 30–60 mΩ/□ dla past sitodrukowych użytych w pilotażu.
- Cały proces przebiega poniżej 100 °C, a pasta przewodząca jest utwardzana w 70 °C.
- Efekt końcowy: 20 dwustronnych odbiorników FM w dwóch partiach, z rozrzutem parametrów poniżej 4% w obrębie partii. Po 1000 cyklach szoku termicznego (od −20 °C do +50 °C) pełną sprawność zachowało 88% płytek.
- Według oceny cyklu życia płytki mają o ok. 60% niższy potencjał tworzenia efektu cieplarnianego niż laminat FR4.

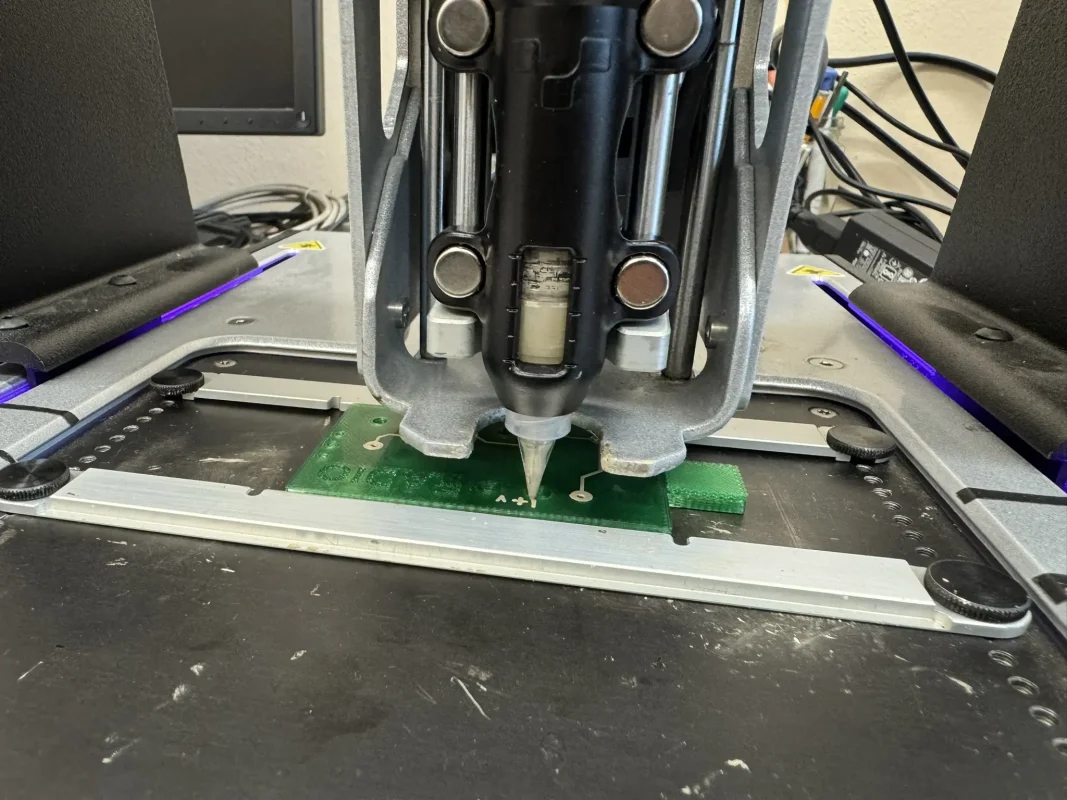

V-One nanosi farbę przewodzącą na podłoże wydrukowane w 3D z odpadów winylowych.

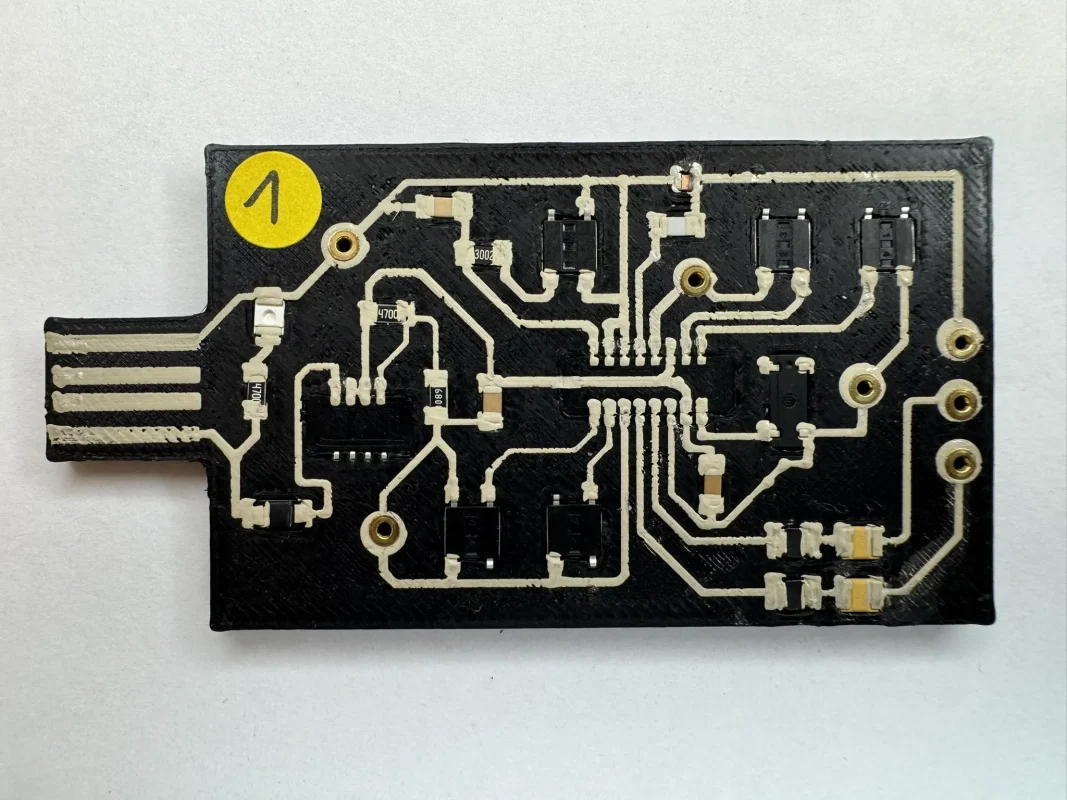

Demonstrator odbiornika FM.

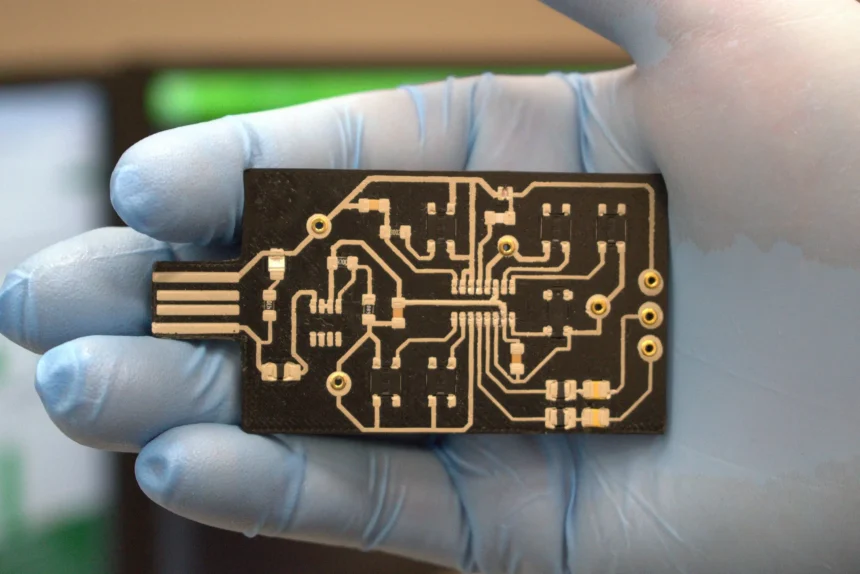

Płytka na podłożu z recyklingu.
V-One czy NOVA – który model do laboratorium lub sali dydaktycznej
Voltera V-One
Drukarka PCB 4 w 1 do szybkiego prototypowania i nauki elektroniki.
- Druk ścieżek przewodzących, wiercenie otworów, dozowanie pasty lutowniczej i reflow w jednym urządzeniu.
- Płytki jedno- i dwustronne (przelotki w wierconych otworach); minimalna szerokość ścieżek i odstępów 200 µm.
- Najlepsza do zajęć dydaktycznych, kół naukowych, projektów studenckich i sztywnych prototypów.
Voltera NOVA
System dozowania materiałów do elektroniki elastycznej, hybrydowej i badań materiałowych.
- Nanoszenie farb przewodzących na bazie srebra, miedzi i węgla oraz innych materiałów funkcjonalnych na PET, poliwęglan, TPU i inne podłoża.
- Kamera ułatwiająca wyrównywanie warstw, stół podciśnieniowy i pole druku 220 × 300 mm.
- Najlepsza do czujników, bioelektroniki, anten, tagów RFID i badań nad nowymi materiałami.
Nie wiesz, który model wybrać? Opisz nam swoje zastosowanie – pomożemy dobrać urządzenie i materiały. Zapytaj o ofertę →
Zobacz drukarki Voltera na uczelniach i w laboratoriach
Voltera na Princeton University – historia sukcesu
Studenci i pracownicy laboratorium Princeton o prototypowaniu płytek do satelitów.
Beyond Hello World – V-One i ITIZ
Jak V-One wspiera naukę elektroniki w koreańskich szkołach.
Webinar: druk PCB w praktycznej nauce elektroniki
Zestawy dydaktyczne i pokaz druku na żywo dla nauczycieli.
Druk rozciągliwej bioelektroniki na V-One i NOVA
Polytechnique Montréal o druku elastycznych urządzeń bioelektronicznych.
Jak wygląda współpraca z Chemikonics
1. Opisz zastosowanie
Napisz, czy chodzi o dydaktykę, czy o badania, jakie podłoża i materiały planujesz oraz ilu użytkowników będzie korzystać z urządzenia.
2. Dobieramy model i materiały
Podpowiadamy, czy lepszy będzie V-One, czy NOVA, oraz jakie farby przewodzące, pasty i akcesoria będą potrzebne do Twoich zadań.
3. Przygotowujemy ofertę
Otrzymujesz indywidualną ofertę dopasowaną do liczby stanowisk i zakresu projektu.
Najczęściej zadawane pytania o Voltera w R&D i edukacji
Czy Voltera V-One nadaje się do nauki elektroniki w szkole lub na uczelni?
Tak. V-One drukuje ścieżki, wierci otwory, dozuje pastę lutowniczą i wykonuje reflow, więc uczniowie przechodzą cały proces od projektu do działającej płytki. W szkołach i na uczelniach w Korei Południowej pracuje ponad 200 drukarek V-One, a do dyspozycji są gotowe projekty dydaktyczne, m.in. stabilizator napięcia, generator impulsów na układzie 555 i licznik dziesiętny.
Czym różni się V-One od NOVA w zastosowaniach badawczych?
V-One to drukarka PCB 4 w 1 do sztywnych płytek jedno- i dwustronnych. NOVA to system dozowania materiałów do elektroniki elastycznej i hybrydowej: ma kamerę do wyrównywania warstw, stół podciśnieniowy i pole druku 220 × 300 mm. Do czujników, bioelektroniki i badań materiałowych zwykle wybiera się NOVA, a do prototypów PCB i zajęć dydaktycznych – V-One.
Jakie podłoża i materiały można drukować w laboratorium R&D?
NOVA nanosi farby przewodzące na bazie srebra, miedzi i węgla na podłoża elastyczne, takie jak PET, poliwęglan i TPU, a także materiały o niskiej lepkości, np. ciekły metal na bazie galu. V-One drukuje farbą przewodzącą na bazie srebra na sztywnych podłożach, np. FR1. Pomagamy dobrać farby przewodzące i podłoża do konkretnego projektu.
Czy na V-One można wykonać płytki dwustronne?
Tak. V-One wierci otwory pod przelotki, co pozwala wykonywać płytki dwustronne. Minimalna szerokość ścieżek i odstępów przy użyciu dysz metalowych wynosi 200 µm.
Jak szybko można uzyskać pierwszy prototyp?
Zwykle w ciągu jednego dnia. Zespół z Czeskiej Politechniki w Pradze mierzył parametry past przewodzących tego samego dnia, w którym nanosił je na nowe podłoże. Rzeczywisty czas zależy od złożoności projektu i użytych materiałów.
Czy V-One i NOVA nadają się do produkcji seryjnej?
Nie. Oba urządzenia służą do szybkiego prototypowania i badań, a V-One sprawdzi się co najwyżej przy małych seriach. W V-One i NOVA można stosować także farby przewodzące VFP, dedykowane do elektroniki drukowanej.
Jak uzyskać ofertę dla uczelni, szkoły lub laboratorium?
Kliknij „Zapytaj o ofertę”, wypełnij krótki formularz i opisz zastosowanie – przygotujemy ofertę indywidualną. Chemikonics jest oficjalnym dystrybutorem marki Voltera.
Publikacje naukowe
Wybrane prace naukowe, w których autorzy opisują wykorzystanie drukarek Voltera V-One lub NOVA (zgodnie z opisem metod w publikacjach).
- Landi E. i in., Modeling and Design of a Soft Capacitive Slip Sensor with Fluid Dielectric Interlayer, Micromachines 17(3) (2026) 349. DOI →
- Arruzzoli L. i in., Through-Hole Spiral Microstrip Resonator for Inline Dielectric Characterization of Liquids, Sensors 26(5) (2026) 1544. DOI →
- Méndez-Espinosa Á. i in., Hydrogel-Based Conductive Inks for the Additive Printing of Biodegradable Radiofrequency Electronic Circuits, Engineering Proceedings 127(1) (2026) 3. DOI →
- Najafi M. i in., Biodegradable polylactic acid emulsion ink based on carbon nanotubes and silver for printed pressure sensors, Scientific Reports 14 (2024) 10988. DOI →
